Urządzenie przeciwprzepięciowe 1000 V DC

Urządzenie przeciwprzepięciowe SYS5-40P 1000 V DC, dostarczane przez firmę z Chin producent Zhejiang Soutya New Energy LLC, jest producentem prądu stałego o napięciu 500–1000 V, klasy T2 SPD z maksymalnym prądem wyładowczym 40 kA i zabezpieczeniem napięciowym ≤3,9 kV poziom, przeznaczony do tłumienia przepięć piorunowych i łączeniowych w budynkach mieszkalnych ciągi fotowoltaiczne na dachach, małe elektrownie słoneczne C&I i domowe magazyny akumulatorów systemy.

Scenariusze zastosowań

1. PV na dachu mieszkalnym

Montowane po stronie prądu stałego w jedno- lub trójfazowych falownikach szeregowych o mocy 5–20 kW, tłumi indukowane wyładowania atmosferyczne i przełączające stany nieustalone; zabezpieczenie 3,9 kV poziom zabezpiecza izolację stringów 600–800 V, natomiast szyna DIN IP20 obudowa mieści się w domowej rozdzielnicy.

2.Małe elektrownie słoneczne C&I na metalowym pokładzie

W systemach o mocy 20–60 kW w ciągu instaluje się jeden SPD na dwa ciągi skrzynka kombinacyjna. Styki sygnału zdalnego są połączone równolegle i podłączone do port RS-485 falownika, wysyłając alarmy „awaria SPD” na telefon komórkowy właściciela kontrole aplikacji i cięcia na miejscu.

3. Domowe hybrydowe akumulatory fotowoltaiczne

Pomiędzy stosem akumulatorów 48 V/51,2 V a magistralą 600 V DC urządzenia wielofunkcyjnego falownika, SPD zapobiega przepięciom łączeniowym generowanym przez akumulator DC-DC etapy od odbijania się w modułach fotowoltaicznych.

4. Społeczne ładowarki prądu stałego ≤80 kW

Na szynie 750 V DC zasilającej moduły mocy SPD tłumi łuk elektryczny przepięcia spowodowane częstymi cyklami podłączania/odłączania, chroniące wewnętrzny SiC MOSFETy i czujniki Halla.

5. Modernizacje wież telekomunikacyjnych z wykorzystaniem energii słonecznej

Obciążenie –48 V dzieli tę samą sieć uziemiającą z szyną fotowoltaiczną 800 V; SPD zatrzymuje piorun przemieszczający się po kablach zasilających do osłony energetycznej, utrzymywanie BBU i sprzętu transportowego na antenie.

Parametr techniczny

Uwaga: SPD kategorii T2 jest stosowany głównie w głównych szafach wejściowych systemów dystrybucyjnych.

Urządzenie dodatkowe

Urządzenie izolujące awarię

Ochronnik przeciwprzepięciowy jest wyposażony w urządzenie zabezpieczające przed izolacją awarii. Gdy zabezpieczenie ulegnie awarii na skutek przegrzania, urządzenie to może automatycznie odłączyć je od sieci energetycznej, zapewniając jednocześnie sygnał sygnalizacyjny. Gdy zabezpieczenie działa normalnie, okno wskaźnika wyświetla się na zielono; po wyizolowaniu awarii okno wyświetla się na czerwono.

Zdalne urządzenie sygnalizacyjne alarmu

Ochronnik może być wykonany ze zdalnymi stykami sygnałowymi. To urządzenie zawiera zestaw styków normalnie otwartych i normalnie zamkniętych. Gdy zabezpieczenie działa normalnie, styk normalnie zamknięty jest włączony. Jeśli jeden lub więcej modułów zabezpieczenia ulegnie awarii, styk przełączy się z normalnie zamkniętego na normalnie otwarty, aktywując styk normalnie otwarty i wysyłając sygnał błędu.

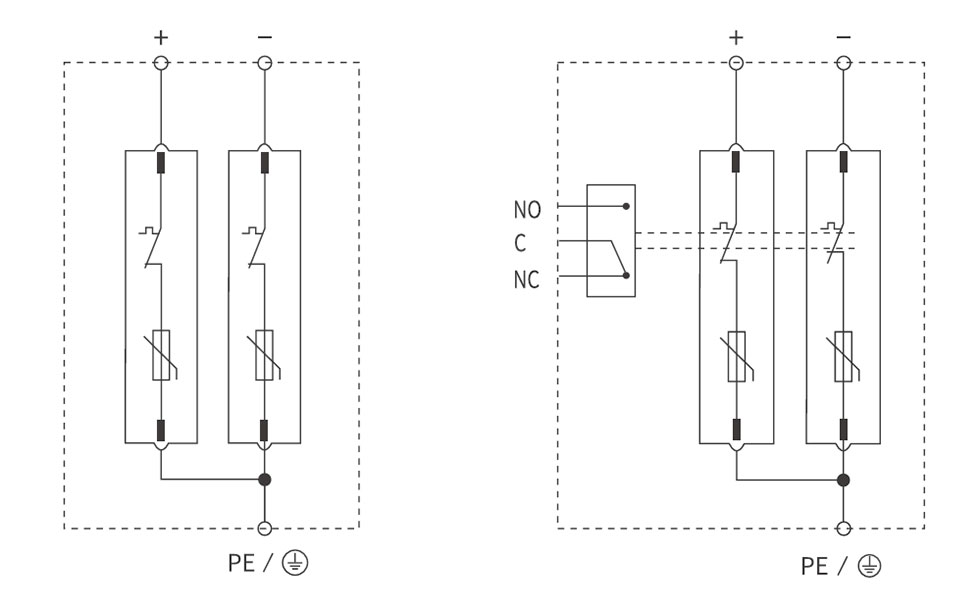

Schemat okablowania

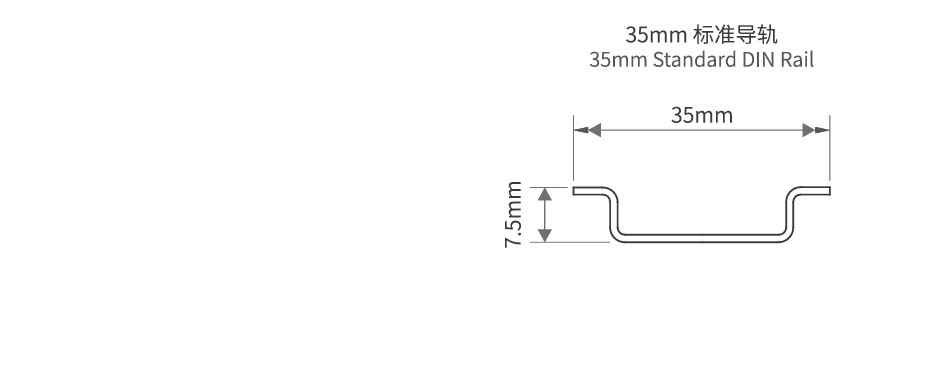

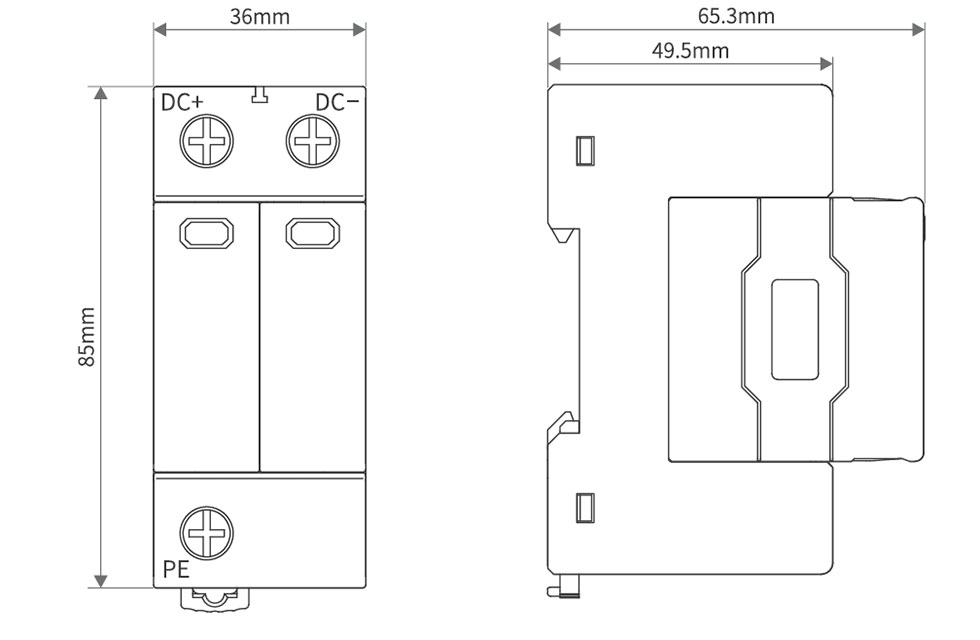

Wygląd i wymiary instalacyjne
