Automatyczny wyłącznik nadprądowy z ponownym załączeniem

Miniaturowy wyłącznik automatyczny z ponownym zamykaniem dostarczany przez firmę chińską producent Zhejiang Soutya New Energy LLC. Zawiera miniaturowy obwód wyłącznik główny jako wyłącznik główny, wyposażony w ultramały inteligentny operator elektryczny z mikroprocesorem. Posiada funkcje przeciwprzepięciowe, działanie w przypadku podnapięcia, utraty napięcia i opóźnienia czasowego, z funkcją automatyczną ponowne podłączenie po przywróceniu napięcia. Jest zgodny ze stanem technicznym specyfikacje dla rozproszonych wyłączników podłączonych do sieci fotowoltaicznej: GB/T 10963.1, IEC/EN 60898-1 i Q/GDW 1972.

Charakterystyczny

Zabezpieczenie przed zwarciem
Zabezpieczenie przed nadmiernym/pod/utratą napięcia
po przywróceniu napięcia
Znamionowa zdolność wyłączania 10 kA
Czas automatycznego zamykania: 7 s-10 s

Parametr techniczny

Środowisko operacyjne

Wysokość: ≤2000 m;
Kategoria instalacji:Ⅱ、Ⅲ;
Metoda instalacji: Wbudowany pionowy montaż na szynie DIN
Stopień zanieczyszczenia: 2.

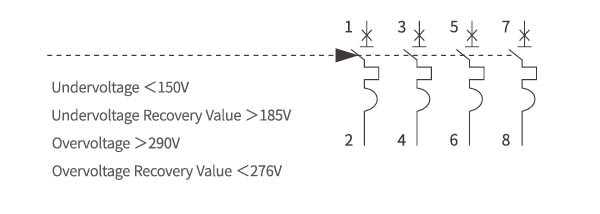

Schemat okablowania

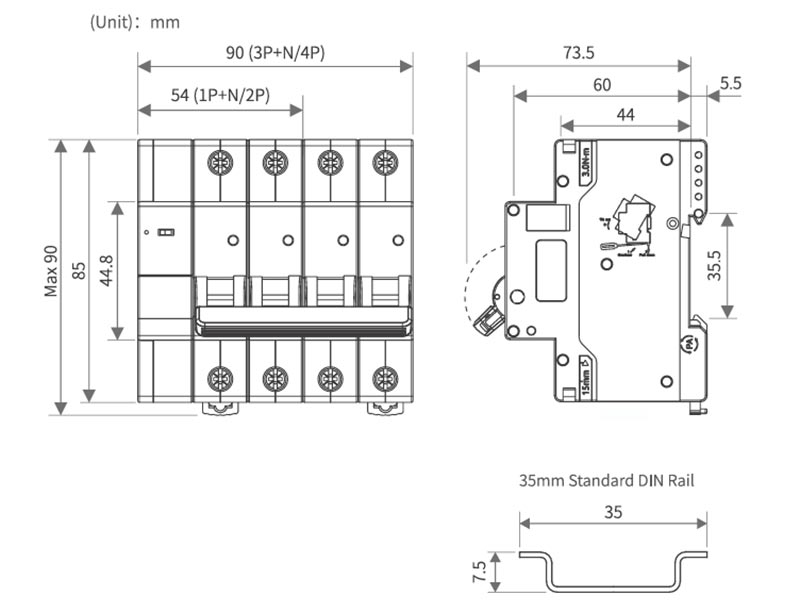

Wygląd i wymiary instalacyjne

Scenariusze zastosowań

1. Systemy fotowoltaiczne dachowe i C&I String

400 V/230 V, jednofazowe lub trójfazowe, dachowe do budynków mieszkalnych i komercyjnych tablice; montuje się wewnątrz skrzynki przyłączeniowej AC, która znajduje się pomiędzy sznurkiem falownik i licznik mediów zapewniający przeciążenie, zwarcie i automatykę ponowne zamknięcie po przywróceniu napięcia sieciowego.

2. Wyjście prądu przemiennego falownika sieciowego

Montowany fabrycznie przez producentów OEM falowników jako standardowe zabezpieczenie AC dla mocy 5–15 kW modele jednofazowe lub trójfazowe o mocy 10–30 kW; Osłony o zdolności wyłączania 10 kA wysoki spodziewany prąd zwarciowy obserwowany w tablicy rozdzielczej.

3. Tablice pomiarowe energii rozproszonej

Używany jako główne urządzenie izolujące/MCB w „skrzynce liczników fotowoltaicznych” wymagane przez Standardy State-Grid / China Southern Power; wyłączenie pod napięciem <150 V i zadziałanie przepięciowe >290 V gwarantują automatyczne rozłączenie gdy sieć dryfuje poza okno zapobiegające wyspowaniu.

4. Ciągi samochodowe i agriwoltaiczne

Zewnętrzne filary łącznika, w których ręczne resetowanie jest niewygodne; 20 000 cykli trwałość mechaniczna i temperatura znamionowa –25°C…+60°C umożliwiają bezobsługową, sezonową pracę operacja.

5. Małe systemy magazynowania oparte na bateriach

Modernizacje Li-ion lub LiFePO₄ ze sprzężeniem AC; wyłącznik otwiera się na falowniku akumulatorowym przetężenie i zamyka się ponownie, gdy BMS zasygnalizuje normalne napięcie, eliminując wezwania klientów.

6. Oświetlenie uliczne i kioski do ładowania pojazdów elektrycznych

Zasila gałąź oświetleniową 32 A/40 A lub ładowarkę poziomu 2 z tego samego fotowoltaiki obwód; kompaktowy 1P+N lub 3P+N 54 mm/90 mm pozwala zaoszczędzić cenną obudowę przestrzeń.

7. Dystrybucja schronisk rolniczych i telekomunikacyjnych

Zapewnia ochronę podnapięciową pomp napędzanych silnikiem lub urządzeń telekomunikacyjnych prostowniki, które muszą zatem zostać wyłączone w przypadku awarii słabej sieci wiejskiej automatycznie uruchamia się ponownie, gdy linia powróci do wartości >185 V.

8. Przenośne płozy fotowoltaiczne i jednostki do wypożyczenia

Generatory do wynajęcia o szybkiej konfiguracji na festiwale lub budowy; Ponowne załączenie typu plug-and-play pozwala uniknąć ręcznej interwencji za każdym razem, gdy sieć lub czkawka agregatu prądotwórczego.
