Skrzynka rozdzielcza 1000 V DC, 4 wejścia i 2 wyjścia, typ izolatora

Izolator typu 4 wejścia i 2 wyjścia 1000 V DC, dostarczany przez Chiny producent Zhejiang Soutya New Energy LLC, to jednostka łącząca panele fotowoltaiczne 1000 V DC wyposażony w ognioodporną obudowę komputera i stopień ochrony IP66, który zapewnia wysoka trwałość i niezawodne działanie na zewnątrz. Urządzenie integruje się krytyczne elementy bezpieczeństwa, w tym 2 ograniczniki przepięć DC, 8 DC uchwyty bezpieczników i 2 rozłączniki izolacyjne prądu stałego typu klatkowego. Jest przeznaczony zapewniają kompleksową ochronę izolacji, ochronę przed wyciekiem i uziemienie ochrona w 4-ciągowych systemach fotowoltaicznych.

Parametr techniczny

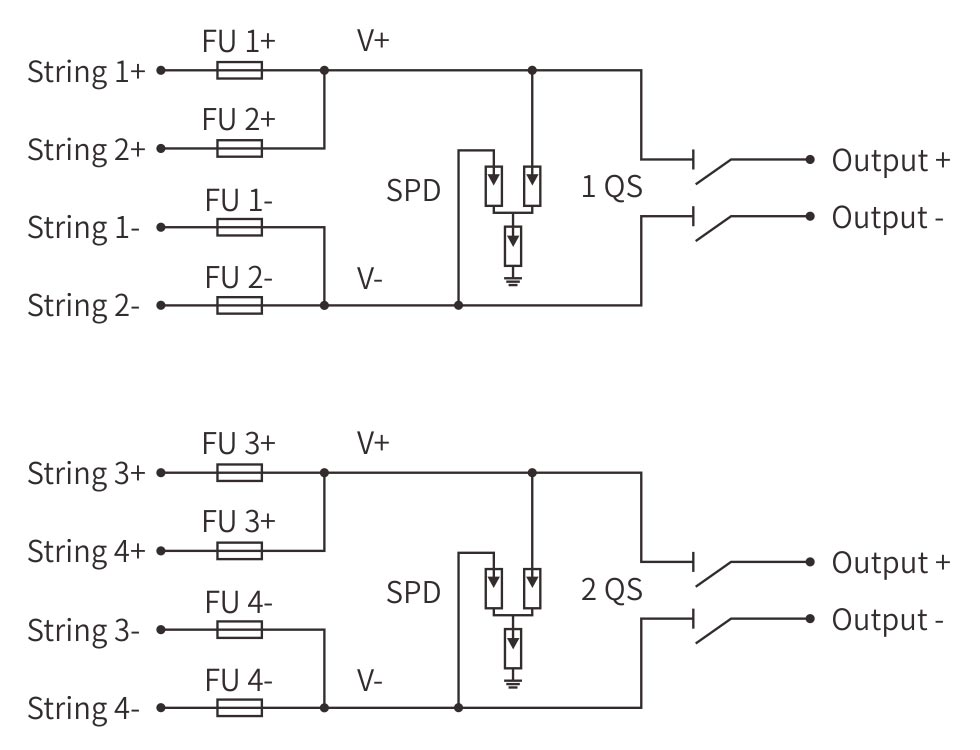

Schemat okablowania

Scenariusze zastosowań

Komercyjny dach na dachu o mocy 1,4 struny

Zbudowany dla sklepów wielkopowierzchniowych, warsztatów i magazynów obsługujących cztery ciągi fotowoltaiczne po szerokich dachach. Skrzynka łączy je w dwa niezależne wyjścia, czyli jedno falownik może zasilać halę produkcyjną, podczas gdy inny wspiera biuro. Bliźniak izolatory obrotowe zapewniają blokadę w ciągu kilku sekund, a stopień ochrony IP66 chroni przed burzami piaskowymi i pyłem wyjścia z węża.

2. Podzespoły farmy słonecznej

Wsuwany na stoły łączące w farmach słonecznych o mocy 1–10 MW. Wchodzą cztery podtablice, wychodzą dwa kable homerun — każdy z własnym izolatorem — umożliwiając załogom obsługi i konserwacji wyłącz połowę pola w celu wymiany ciągu, nie dotykając reszty. Podwójne SPD pochłaniają pobliskie uderzenia piorunów.

3. Rolnictwo dużej mocy

Klipsy do ścian stodoły lub pól nawadnianych obrotowo, gdzie cztery struny napędzają pompy i suszarnie do zboża. Indywidualne bezpieczniki na ciąg zatrzymują zwarcie doziemne w jednym linię przed zabiciem całego zaopatrzenia w wodę w uprawach. Odporna na promieniowanie UV obudowa IP66 śmieje się przy pyłach nawozowych i codziennych popłuczynach.

4. Hybrydy magazynujące energię słoneczną

Montowany na obudowie akumulatora: cztery sznurki, wyjście A do falownika hybrydowego, wyjście B do ładowarki MPPT. Każdą ścieżkę można wyizolować za pomocą skrętu własny uchwyt, dzięki czemu technicy mogą wymieniać baterie lub ponownie uruchamiać falownik bez niego zaciemnienie obciążenia krytycznego.

5. Zdalne stacje telekomunikacyjne/poza siecią

Paski do słupa za czterema wąskimi panelami zasilającymi redundantne pierścienie DC do radia i czujników. Ognioodporna obudowa IP66 wytrzymuje temperaturę -40°C noce i pustynne słońce, podczas gdy dwie nóżki wyjściowe utrzymują sprzęt komunikacyjny przy życiu gdy jedna ze stron jest gotowa do służby.
