Jak prawidłowo dobrać rozmiar skrzynki rozdzielczej prądu stałego dla systemu paneli słonecznych

Czy zastanawiałeś się kiedyś, czy Twój system paneli słonecznych działa tak wydajnie i bezpiecznie, jak powinien? Jako właściciel lub instalator systemu fotowoltaicznego prawdopodobnie skupiłeś się na panelach i falownikach. Istnieje jednak krytyczny element, który często nie jest poświęcany tak dużej uwagi, jak na to zasługuje:DSkrzynka łącząca C. Ten niedoceniony bohater Twojej tablicy fotowoltaicznej zarządza złożonym przepływem mocy z paneli, zapewniając, że wszystko działa płynnie i jest chronione. Wybór niewłaściwego może prowadzić do strat energii, zagrożeń bezpieczeństwa i frustrujących przestojów systemu. Na Soutya, rozumiemy te bolesne punkty dokładnie. Dzięki wieloletniemu doświadczeniu inżynieryjnemu i terenowemu widzieliśmy, jak prawidłowo dobrać rozmiarSkrzynka łącząca DCstanowi solidny szkielet niezawodnej instalacji fotowoltaicznej. Ten przewodnik w profesjonalny, a zarazem prosty sposób przeprowadzi Cię przez proces doboru rozmiaru tego kluczowego elementu do Twoich konkretnych potrzeb.

Czym dokładnie jest skrzynka rozdzielcza prądu stałego i dlaczego rozmiar ma znaczenie?

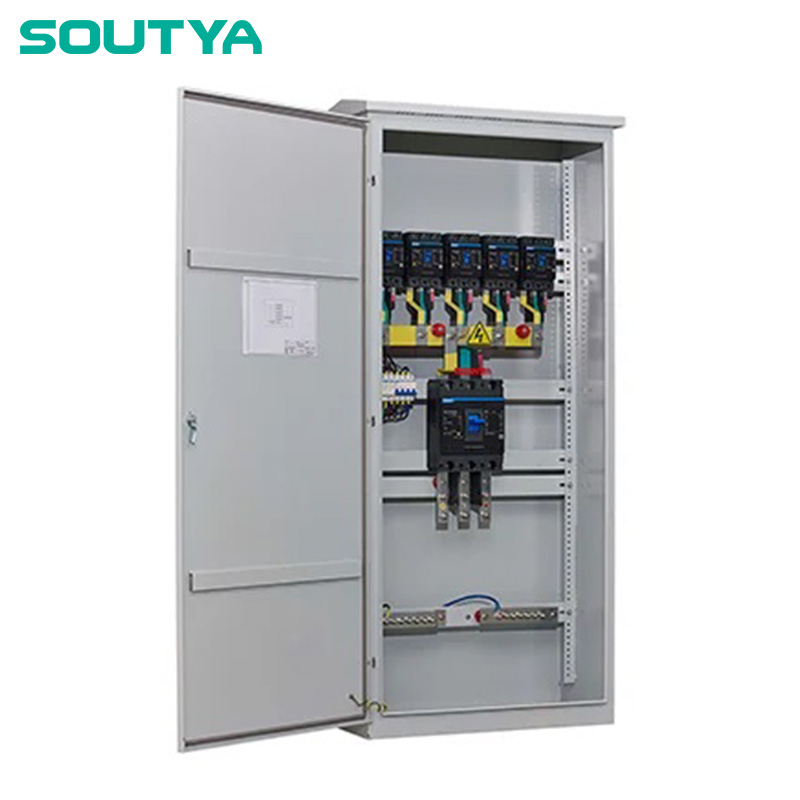

Zacznijmy od podstaw. ASkrzynka łącząca DCto obudowa montowana pomiędzy panelami fotowoltaicznymi a falownikiem. Jego głównym zadaniem jest skonsolidowanie sygnału wyjściowego z wielu ciągów fotowoltaicznych (grup paneli połączonych szeregowo) w jedną parę przewodów zasilających falownik. Ale robi o wiele więcej. Znajdują się w nim krytyczne urządzenia zabezpieczające, takie jak bezpieczniki lub wyłączniki automatyczne dla każdego ciągu, chroniące przed niebezpiecznymi prądami wstecznymi i przeciążeniami. Zapewnia także centralny, bezpieczny punkt monitorowania, konserwacji i odłączania systemu.

Dlaczego więc rozmiar jest tak ważny? Niewymiarowa skrzynka przyłączeniowa może się przegrzać, niepotrzebnie uruchomić urządzenia zabezpieczające, a nawet spowodować ryzyko pożaru. Duże pudełko, choć bezpieczne, oznacza, że ​​wydałeś pieniądze na pojemność, której nie potrzebujesz i zajmujesz więcej miejsca, niż to konieczne. Właściwy rozmiar zapewnia idealną równowagę pomiędzy bezpieczeństwem, wydajnością i opłacalnością. Zapewnia TwojeSkrzynki łączące DCmoże obsłużyć maksymalny prąd i napięcie elektryczne wytwarzane przez tablicę, zarówno w normalnych, jak i ekstremalnych warunkach.

Jakie kluczowe parametry elektryczne należy najpierw obliczyć?

Zanim w ogóle przejrzysz katalogi produktów, musisz zebrać podstawowe dane na temat projektu układu paneli. To nie jest tak zniechęcające, jak się wydaje. Będziesz przede wszystkim pracować z czterema kluczowymi parametrami: maksymalnym prądem mocy (Imp), prądem zwarciowym (Isc), napięciem w obwodzie otwartym (Voc) i maksymalnym napięciem systemu. Wartości te znajdują się w arkuszu danych paneli słonecznych i mają na nie wpływ lokalna temperatura.

• Prąd ciągu:Określa to natężenie prądu potrzebne dla bezpieczników/wyłączników wejściowych i wewnętrznych szyn zbiorczych. Kluczową wartością jest tutajPrąd zwarciowy (Isc)z jednego panelu. Następnie stosujesz współczynniki bezpieczeństwa.

• Napięcie ciągu:Określa to napięcie znamionowe wymagane dla elementów skrzynki. Wartość krytyczna toNapięcie obwodu otwartego (Voc)pojedynczego panelu, dostosowanego do najniższej oczekiwanej temperatury w Twojej lokalizacji. Mnożysz dostosowany panel Voc przez liczbę paneli w pojedynczym ciągu serii.

Uprośćmy to na praktycznym przykładzie. Załóżmy, że używamy paneli o mocy 400 W i następujących specyfikacjach:

• Isc = 10,5 A

• Vo = 40,5 V

• Współczynnik temperaturowy Voc = -0,3%/°C

Rozważmy teraz lokalizację, w której najniższa zarejestrowana temperatura wynosi -10°C, a w każdym ciągu mamy 12 paneli. Obliczenie wyglądałoby następująco:

Tabela 1: Przykład obliczenia kluczowych parametrów elektrycznych

Te obliczone wartości — około 537 V i 10,5 A na ciąg — stanowią podstawę do wyboruSkrzynka łącząca DC.

Jak wybrać odpowiedni model skrzynki rozdzielczej Soutya DC?

Po ustaleniu podstawowych parametrów elektrycznych następnym krokiem jest dopasowanie ich do kompatybilnej skrzynki połączeniowej. To jest gdzieSoutyaprodukty błyszczą, oferując jasne i solidne specyfikacje przeznaczone do zastosowań w świecie rzeczywistym. Należy wziąć pod uwagę kilka specyfikacji pudełek.

• Maksymalne ciągi wejściowe:Ile oddzielnych ciągów musisz połączyć? Nasze pudełka są dostępne w konfiguracjach 4 w 1, 6 w 1, 8 w 1, 10 w 1, a nawet w większych konfiguracjach.

• Maksymalne napięcie systemu (Vdc):To musi przekraczać twojeSkorygowany wokal strunowyobliczono w Tabeli 1. W naszym przykładzie 537 V odpowiednia byłaby skrzynka o napięciu znamionowym 600 V lub 1000 V, przy czym napięcie 1000 V zapewnia więcej miejsca na przyszłą rozbudowę.

• Znamionowy prąd wejściowy łańcucha (A):Wartość bezpiecznika lub wyłącznika na ciąg. Musi wynosić co najmniej 156% Isc ciągu (zgodnie z wytycznymi NEC). Dla naszego 10,5A Isc: 10,5A * 1,56 =16,38A. Wybierałbyś następny standardowy rozmiar większy, zazwyczaj a20Abezpiecznik.

• Główny prąd wyjściowy (A):Wartość znamionowa głównego wyłącznika wyjściowego lub bezpiecznika. Opiera się to nasuma prądów wejściowych wszystkich stringówpomnożone przez współczynnik bezpieczeństwa i różnorodności.

Załóżmy, że nasz przykładowy projekt ma 6 identycznych ciągów znaków. Oto jak wybieramy:Soutyamodel:

Tabela 2: Przewodnik po wyborze skrzynki łącznikowej Soutya (przykład: SY-COM-6S)

Jak widać,SoutyaModel SY-COM-6S nie tylko spełnia, ale przekracza wymagania naszego przykładowego systemu, zapewniając istotne marginesy bezpieczeństwa i cenne funkcje opcjonalne. NaszSkrzynki łączące DCsą zbudowane w oparciu o tę filozofię: zapewniają swobodę w zakresie niezawodności i możliwości wglądu.

Jakie są najczęściej zadawane pytania dotyczące skrzynek łącznikowych DC?

Nawigowanie po szczegółach może wywołać wiele pytań. Oto trzy z nich, z którymi najczęściej się spotykamySoutya.

FAQ 1: Czy mogę podłączyć ciągi o różnej liczbie paneli lub różnych markach paneli do tej samej skrzynki połączeniowej DC?
Jest to technicznie możliwe, ale generalnie nie jest zalecane, chyba że pudełko jest do tego specjalnie zaprojektowane. Podstawowym problemem jest niedopasowanie napięcia. Łańcuchy o różnych napięciach (ze względu na różną liczbę paneli lub specyfikacje) będą próbowały się wyrównać po połączeniu, co doprowadzi do utraty mocy wyjściowej i potencjalnego naprężenia w łańcuchu o niższym napięciu. Aby uzyskać optymalną wydajność, wszystkie ciągi są podłączone do standarduSkrzynka łącząca DCpowinny być identyczne pod względem modelu panelu, ilości i orientacji.

FAQ 2: Czy zawsze potrzebuję bezpiecznika dla każdego ciągu w skrzynce sumatora?
Nie zawsze. Krajowy kodeks elektryczny (NEC) przewiduje kluczowy wyjątek. Jeśli masz tylko dwa ciągi równolegle, zazwyczaj nie potrzebujesz bezpieczników ciągów, ponieważ jest mało prawdopodobne, aby maksymalny możliwy prąd wsteczny z jednego sprawnego ciągu do uszkodzonego przekroczył obciążalność uszkodzonego łańcucha. Jeśli jednak masz trzy lub więcej ciągów równolegle, bezpieczniki lub wyłączniki dla każdego ciągu sąobowiązkowyw celu zabezpieczenia przed nadmiernym przepływem prądu wstecznego. Wszystko standardoweSoutyaSkrzynki łączące są wstępnie skonfigurowane z wymaganą ochroną każdego ciągu, co zapewnia pełną zgodność i bezpieczeństwo.

Często zadawane pytania 3: Jak ważny jest stopień ochrony IP (ochrona przed wnikaniem) skrzynki łącznikowej i na co powinienem zwrócić uwagę?

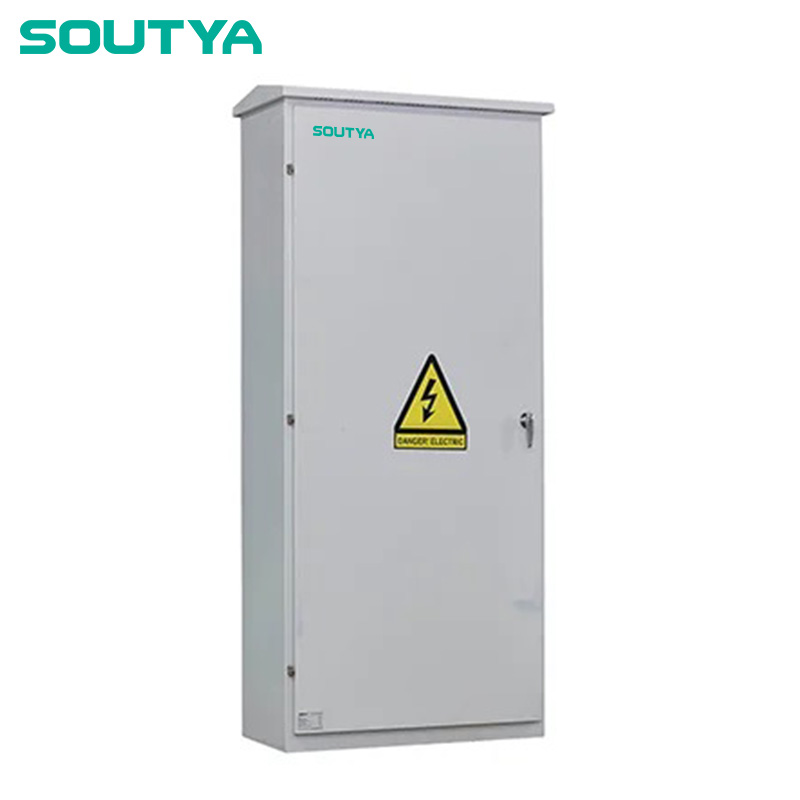

Niezwykle ważne. TheSkrzynka łącząca DCjest instalowany na zewnątrz, narażony na działanie deszczu, kurzu i ewentualnie śniegu. Słabe uszczelnienie może prowadzić do wnikania wilgoci, powodując korozję, zwarcia i awarię systemu. W przypadku większości zastosowań zewnętrznych minimalna ocena wynosiIP65jest zalecane. Stopień ten gwarantuje pełną ochronę przed wnikaniem pyłu i ochronę przed strumieniami wody pod niskim ciśnieniem z dowolnego kierunku.Soutyaobudowy są zazwyczaj ocenianeIP65lub wyższej, zapewniając wieloletnią trwałość w trudnych warunkach środowiskowych.

W jaki sposób czynniki fizyczne i środowiskowe wpływają na Twój wybór?

Specyfikacje elektryczne to połowa historii. Równie istotne jest miejsce i sposób montażu skrzynki. Weź pod uwagę materiał obudowy — tworzywo dielektryczne jest ekonomiczne i odporne na korozję, podczas gdy metal (taki jak aluminium malowane proszkowo) zapewnia doskonałą wytrzymałość mechaniczną i odprowadzanie ciepła. Rozmiar fizyczny musi pomieścić wszystkie komponenty z odpowiednią przestrzenią do gięcia drutu. Lokalizacje wejść przewodów powinny odpowiadać planowi okablowania.

Środowisko jest kluczowe. Miejsca przybrzeżne wymagają wysokiej odporności na korozję. W obszarach o dużej aktywności wyładowań atmosferycznych wbudowane urządzenie przeciwprzepięciowe (SPD) o dużej pojemności nie podlega negocjacjom. W przypadku gorącego klimatu upewnij się, że temperatura znamionowa skrzynki i obniżenie wartości znamionowych jej elementów (takich jak bezpieczniki) są wystarczające. Na Soutya, projektujemy naszeSkrzynki łączące DCmając na uwadze te globalne wyzwania, stosując materiały i projekty, które wytrzymują próbę czasu i żywiołów.

Gotowy do zbudowania bezpieczniejszego i bardziej wydajnego układu słonecznego?

Rozmiar swójSkrzynka łącząca DCpoprawnie nie jest jedynie technicznym ćwiczeniem polegającym na zaznaczaniu pól; to inwestycja w bezpieczeństwo, wydajność i trwałość całej inwestycji w energię słoneczną. Metodycznie obliczając parametry sznurka i dopasowując je do solidnego, dobrze zaprojektowanego produktu, eliminujesz główny punkt awarii i zyskujesz spokój ducha.

Na Soutya, specjalizujemy się w zapewnianiu tego spokoju ducha. Nasz asortymentSkrzynki łączące DCzostał zaprojektowany z precyzją, trwały i zaprojektowany z myślą o przejrzystości – dzięki czemu proces wyboru i instalacji jest dla profesjonalistów prostszy i zapewnia niezawodne działanie przez lata. Nie sprzedajemy tylko komponentów; zapewniamy podstawową niezawodność, na której opiera się Twój system energii słonecznej.

Masz na myśli konkretny projekt lub potrzebujesz porady eksperta w zakresie wyboru idealnego modułu sumującego dla Twojej unikalnej konfiguracji?Nasz zespół wsparcia technicznego jest gotowy do pomocy.Skontaktuj się z namiDzisiajaby uzyskać spersonalizowaną konsultację, szczegółowe arkusze danych produktów lub znaleźć najbliższego dystrybutora. Zbudujmy razem bezpieczniejszą i inteligentniejszą przyszłość związaną z energią słoneczną.
