Miniaturowy wyłącznik automatyczny wysokiego napięcia prądu stałego

Miniaturowy wyłącznik prądu stałego wysokiego napięcia SYB5-40P, dostarczany przez chińskiego producenta Zhejiang Soutya New Energy LLC, zapewnia ochronę obwodu 1 500 V DC.
Kluczowe funkcje
• Możliwość pracy przy wysokim napięciu: jednobiegunowe 500 V DC, do 1500 V DC – mniej ciągów, niższy koszt.
• Niespolaryzowana, dwukierunkowa ochrona zapewniająca szybszą i łatwiejszą instalację.
• Styki z podwójną przerwą i wyjątkowo dużą przerwą stykową dla większego bezpieczeństwa.
• Idealny do skrzynek przyłączeniowych prądu stałego w systemach fotowoltaicznych.

Wyślij zapytanie

Opis produktu

Miniaturowy wyłącznik prądu stałego SGB5-40P dostarczany przez Chiny producent Zhejiang Soutya New Energy LLC, jest urządzeniem dwukierunkowym o napięciu 1500 V DC i niespolaryzowany wyłącznik miniaturowy z wyłączaniem 1,5 kA, idealny do PV, BESS i ochrona ładowarki EV.

Charakterystyczny

mikrosieci.
Ochrona niepolarna, dwukierunkowa;
Zabezpieczenie przed przeciążeniem;
Krótki łuk;
Zabezpieczenie przed zwarciem;
Wysoka zdolność wyłączania;

Certyfikaty: CB,CE, TUV, UKCA

Scenariusze zastosowań

Miniaturowy wyłącznik automatyczny wysokiego napięcia DC SGB5-40P zapewnia oszczędność miejsca, bezpieczne, dwukierunkowe zabezpieczenie systemów OZE 1500 V DC – PV, magazynowanie, ładowarki EV i prąd stały

1. Skrzynki przyłączeniowe PV DC

– Napięcie znamionowe 1500 V DC umożliwia dłuższe ciągi, zmniejszając liczbę skrzynki łączące; dwukierunkowe zabezpieczenie uchwytów cofania w porze nocnej prądy.

2. Komercyjne/mieszkalne stojaki na baterie

– Niespolaryzowane okablowanie ułatwia łączenie równoległe lub wymianę akumulatorów moduły; Wyłącznik termiczno-magnetyczny szybko izoluje błędy ładowania/rozładowania.

3. Stacje szybkiego ładowania DC o mocy 150 kW+

– Konstrukcja na szynę DIN o szerokości 18 mm pasuje do kompaktowych szaf ładujących; 1,5 kA zdolność wyłączania zabezpiecza wewnętrzną szynę DC.

4. Mikrosieci prądu stałego i dystrybucja prądu stałego w centrach danych

– Chroni obwody odgałęzione 750 V / 1 000 V / 1 500 V DC; B, C lub D krzywe odpowiadają różnym profilom obciążenia.

5. Instalacja fotowoltaiczna montowana na dużych wysokościach lub rozproszona na zewnątrz

– Praca w zakresie od –30°C do +70°C bez obniżania parametrów znamionowych do 2 000 m wysokość, dostosowana do trudnych warunków.

Parametr techniczny

Model		SGB5-40P
Polak		1P	2P	3P	4P
Znamionowe napięcie robocze Ue		500 V prądu stałego	1000 V prądu stałego	1500 V prądu stałego	1500 V prądu stałego

Maksymalny prąd ramki		40A
Prąd znamionowy w		6A, 10A, 16A, 20A, 25A, 32A, 40A
Znamionowe napięcie izolacji Ui		1000 V prądu stałego		1500 V prądu stałego
Znamionowe napięcie udarowe wytrzymywane Uimp		8kV

Charakterystyka wyzwalania		B/C/D
Typ wyzwalania		Termomagnetyczne
Operacyjna zdolność wyłączania Ics		1,5 kA (prąd stały)

Maksymalna zdolność wyłączania lcu		1,5 kA (prąd stały)
Życie elektryczne
Rzeczywista wartość średnia		Średnio 1000 razy
Standardowa określona wartość		300 razy
Życie mechaniczne
Rzeczywista wartość średnia		≥15000 razy
Standardowa określona wartość		9700 razy
Kategoria przepięciowa		Ⅲ
Stopień zanieczyszczenia		3
Poziom ochrony		IP40;Terminal IP20
Odporność na wilgoć i ciepło		Kategoria2
Wilgotność względna		≤95%
Odporność na wibracje		Zgodnie z IEC60068-2-6
Parametry odporności na uderzenia mechaniczne		Zgodnie z IEC60068-2-27

Pojemność okablowania		2,5 ~ 35 mm²
Moment obrotowy okablowania		3,0 Nm
Robocza temperatura otoczenia		-30 ℃ ~ + 70 ℃
Temperatura otoczenia przechowywania		-40 ℃ ~ + 85 ℃
Metoda instalacji		DIN35
Wysokość		≤2000m
Waga		0,13 kg/biegun
Wymiar	Długość	108mm

	Szerokość	18 mm	36mm	54mm	72 mm
	Wysokość	Maks. 78 mm
Pakiet	Szt./opakowanie	12	6	4	3

	Pudełko/karton	10
	Karton/paleta	80
Składowanie		Produkt należy przechowywać w dobrze wentylowanym magazynie, w którym wilgotność względna nie przekraczająca 80% i temperatura otoczenia powinna wynosić od -40℃ do +80℃. Dodatkowo nie powinno być obecne gazy kwaśne, zasadowe lub żrące.

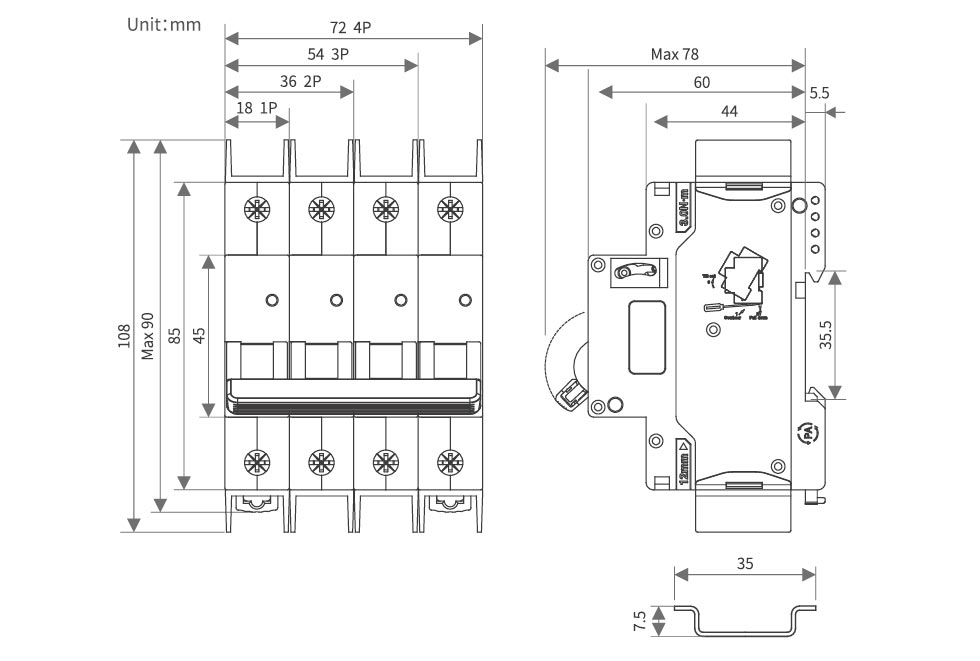

Wygląd i wymiary instalacyjne

High Voltage DC Miniature Circuit Breaker

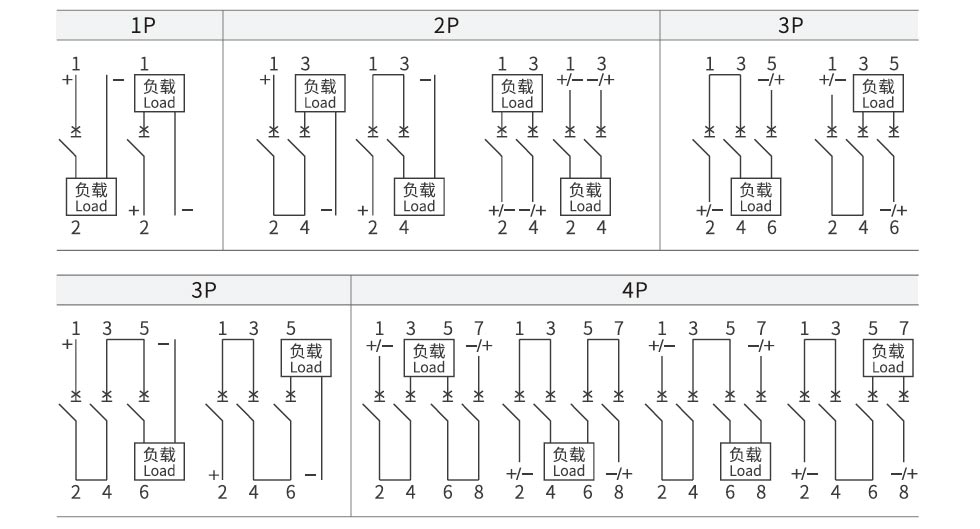

Schemat okablowania prądu stałego

High Voltage DC Miniature Circuit Breaker

Współczynnik obniżania wartości

Tabela współczynników obniżania temperatury

Temperatura	-30 ℃	-25 ℃	-20℃	-15 ℃	-10 ℃	-5 ℃	0℃	5 ℃	10 ℃	15℃
Znamionowy współczynnik prądu roboczego	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Temperatura	20℃	25 ℃	30 ℃	40 ℃	45 ℃	50 ℃	55°C	60 ℃	65°C	70 ℃
Znamionowy współczynnik prądu roboczego	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Tabela współczynników obniżania wartości znamionowych na wysokości

Wysokość /m	2000	3000	4000	5000
Znamionowy współczynnik prądu roboczego	1	0.96	0.91	0.86
Znamionowy współczynnik napięcia roboczego	1	1	1	1
Znamionowy współczynnik napięcia wytrzymywanego przy częstotliwości mocy	1	0.9	0.82	0.71
Znamionowy współczynnik napięcia wytrzymywanego impulsu	1	0.9	0.82	0.71
Znamionowa graniczna pojemność segmentu zwarciowego i trwałość elektryczna Współczynnik	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Tabela współczynników obniżania wartości znamionowych dla montażu MCBS obok siebie

Liczba MCB	1	2~3	4 ~ 5	6~8	9 ~ 10
Współczynnik In≤25A	1	0.96	0.9	0.8	0.7
Współczynnik 32A≤In≤63A	1	0.92	0.8	0.7	0.6

Akcesorium

Pomocnicze urządzenie zwalniające MX
Znamionowe napięcie sterujące Us	Prąd stały: 24 ~ 48 V AC: 110 ~ 230 V
Maksymalny czas wyzwalania	<10ms
Rezystancja cewki	5 Ω
Ogranicz prąd	≥1,6A
Życie mechaniczne	10000 razy
Życie elektryczne	4000 razy
Moment okablowania	0,8N·m
Możliwość okablowania	Drut twardy o średnicy 1,0 mm²
	Miękki przewód 1,0 mm² z końcówkami zaciskowymi
Zakres temperatury roboczej	-30 ℃ ~ + 70 ℃


Warunki środowiskowe	Nie powinno być żadnych niebezpiecznych substancji wybuchowych i szkodliwych gazy lub pyły przewodzące, które mogą powodować korozję lub uszkodzenie izolacji
Pozycja montażowa	Po lewej stronie wyłącznika automatycznego

Warunki instalacji	Montaż na standardowej szynie DIN35mm

Styk pomocniczy OF
Zdolność zerwania styków	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Minimalne napięcie robocze	5 V


Minimalny prąd roboczy	10 mA


Znamionowe napięcie izolacji	500 V
Znamionowy ograniczony prąd zwarciowy Ik	1000A
Uzgodniony prąd grzewczy Ith	4A
Życie mechaniczne	10000 razy
Życie elektryczne	4000 razy
Moment okablowania	0,8N·m
Możliwość okablowania	1,0 mm²
Liczba kontaktów	1 normalnie otwarty, 1 normalnie zamknięty

Zakres temperatury roboczej	-30 ℃ ~ + 70 ℃
Warunki środowiskowe	Nie powinno być żadnych niebezpiecznych substancji wybuchowych i szkodliwych gazy lub pyły przewodzące, które mogą powodować korozję lub uszkodzenie izolacji

Pozycja montażowa	Po lewej stronie wyłącznika automatycznego

Warunki instalacji	Montaż na standardowej szynie DIN 35 mm
