Miniaturowy wyłącznik prądu stałego

Miniaturowy wyłącznik automatyczny SYB5-80 DC, dostarczany przez chińskiego producenta Zhejiang Soutya New Energy LLC, zapewnia ochronę obwodów prądu przemiennego 230/400 V i prądu stałego 300 ~ 1200 V.
Kluczowe funkcje
▶ Wspólny dla prądu przemiennego i stałego (AC230/400V, DC300~1200V)
▶ Brak rozróżnienia na polaryzację dodatnią lub ujemną, ochrona dwukierunkowa, łatwiejsza instalacja.
▶ Krótki łuk o wysokiej wytrzymałości, większe bezpieczeństwo.

Wyślij zapytanie

Opis produktu

Miniaturowy wyłącznik automatyczny SYB5-80 DC, dostarczany przez firmę chińską producent Zhejiang Soutya New Energy LLC, jest dostawcą prądu stałego o napięciu 300–1200 V i napięciem 230/400 Miniaturowy wyłącznik dwukierunkowy i niespolaryzowany V AC o mocy 10 KA AC / Zdolność wyłączania 6KA DC, zaprojektowana do ochrony przed wysokim napięciem w fotowoltaice systemy magazynowania energii w akumulatorach (BESS) i pojazdy elektryczne sprzęt do ładowania.

Charakterystyczny

Zabezpieczenie przed zwarciem, zabezpieczenie przed przeciążeniem
Maksymalna zdolność wyłączania: 10 KA AC / 6KA DC
Ochrona niepolarna, dwukierunkowa
Krótki łuk
Materiał trudnopalny

Scenariusze zastosowań

1. Skrzynki łączników fotowoltaicznych do zastosowań mieszkaniowych i komercyjnych

Chroni wejścia stringów 300–1200 V DC i wyjścia falownika 230 V/400 V AC; szerokość pojedynczego bieguna podwaja gęstość w małych obudowach.

2.Inwertery hybrydowe z akumulatorami fotowoltaicznymi

Dwukierunkowy, niespolaryzowany wyłącznik w uchwytach szyn akumulatorowych 300–1200 V DC prąd ładowania i rozładowania bez konieczności zmiany okablowania.

3.Małe ładowarki prądu stałego do pojazdów elektrycznych (≤ 20 kW)

Zabezpieczenie magistrali wyjściowej 600–1200 V DC; Przerwanie 6 kA usuwa zwarcia łukowe podczas zdarzenia wtyczek/wyjść.

4. Szafy DC dla telekomunikacji i centrów danych

Kombinacje biegunów zabezpieczają serwery 48 V/240 V/380 V lub gałęzie UPS do 1200 V prądu stałego; Montaż na szynie DIN pozwala zaoszczędzić miejsce w szafce.

5. Mikrosieci prądu stałego niskiego napięcia

Dystrybucja prądu stałego 380–1200 V do oświetlenia LED, wentylatorów lub pomp; Krzywe B/C/D dopasowują się do różnych charakterystyk obciążenia.

6. Miejsca w trudnych warunkach lub na dużych wysokościach

−30°C do +70°C, bez obniżania wartości znamionowych do 2 000 m, pasuje do obudów IP66 wiaty samochodowe, instalacje agrowoltaiczne i instalacje dachowe.

Parametr techniczny

Model		SGB5-80

Polak		1P	2P	3P	4P
Znamionowe napięcie robocze Ue		230VAC	400VAC	400VAC	400VAC
		300 V prądu stałego	600 V prądu stałego	900 V prądu stałego	120 V prądu stałego
Maksymalny prąd ramki		80A
Prąd znamionowy w		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
Znamionowe napięcie izolacji Ui		690VAC
		600 V DC 900 V DC 1200 V DC
Znamionowe napięcie udarowe wytrzymywane Uimp		8kV

Charakterystyka wyzwalania		B/C/D
Typ wyzwalania		Termomagnetyczne
Ics Operacyjna zdolność wyłączania lcs		7,5 kA (AC) 6 kA (DC)
Icu Maksymalna zdolność wyłączania lcu		10 kA (AC) 6 kA (DC)
Życie elektryczne
Rzeczywista wartość średnia		Średnio 4000 razy (AC) 1000 razy (DC)

Standardowa określona wartość		1500 razy (AC) 300 razy (DC)

Życie mechaniczne
Rzeczywista wartość średnia		≥15000 razy
Standardowa określona wartość		8500 razy (AC) 9700 razy (DC)

Kategoria przepięciowa		Ⅲ
Stopień zanieczyszczenia		3
Poziom ochrony		IP40; Końcówka IP20
Odporność na wilgoć i ciepło		Kategoria 2
Wilgotność względna		≤95%
Odporność na wibracje		Podstawa IEC60068-2-6
Parametry wytrzymałości mechanicznej na uderzenia		Podstawa IEC60068-2-27

Pojemność okablowania		25 ~ 35 mm²
Moment obrotowy okablowania		3,0 Nm
Robocza temperatura otoczenia		-30 ℃ ~ + 70 ℃
Temperatura otoczenia przechowywania		-40 ℃ ~ + 85 ℃
Metoda instalacji		DIN35
Wysokość		≤2000m
Waga		0,13 kg/biegun
Wymiar	Długość	85 mm
	Szerokość	18mm	36mm	54mm	72 mm
	Wysokość	Maks. 78 mm
Pakiet	Szt./opakowanie	12	6	4	3
	Pudełko/karton	10
	Karton/paleta	80
Składowanie		Produkt należy przechowywać w dobrze wentylowanym magazynie, w którym wilgotność względna nie przekraczająca 80% i temperatura otoczenia powinna wynosić od -40℃ do +80℃. Dodatkowo nie powinno być obecne gazy kwaśne, zasadowe lub żrące.

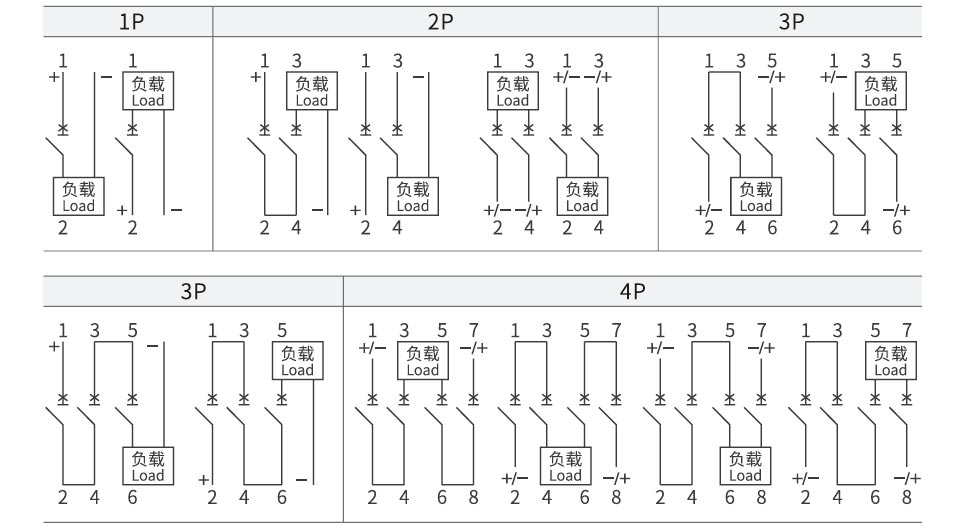

Schemat okablowania prądu stałego

DC Miniature Circuit Breaker

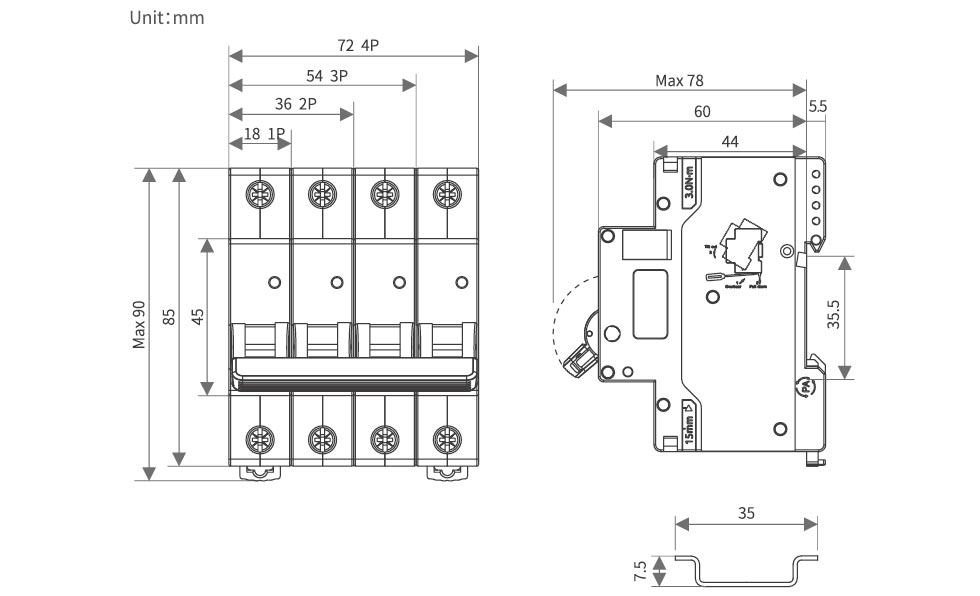

Wygląd i wymiary instalacyjne

DC Miniature Circuit Breaker

Współczynnik obniżania wartości

Tabela współczynników obniżania temperatury

Temperatura	-30 ℃	-25 ℃	-20℃	-15 ℃	-10 ℃	-5 ℃	0℃	5 ℃	10 ℃	15℃
Znamionowy współczynnik prądu roboczego	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Temperatura	20℃	25 ℃	30 ℃	40 ℃	45 ℃	50 ℃	55°C	60 ℃	65°C	70 ℃
Znamionowy współczynnik prądu roboczego	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Tabela współczynników obniżania wartości znamionowych na wysokości

Wysokość /m	2000	3000	4000	5000
Znamionowy współczynnik prądu roboczego	1	0.96	0.91	0.86
Znamionowy współczynnik napięcia roboczego	1	1	1	1
Znamionowy współczynnik napięcia wytrzymywanego przy częstotliwości mocy	1	0.9	0.82	0.71
Znamionowy współczynnik napięcia wytrzymywanego impulsu	1	0.9	0.82	0.71
Znamionowa graniczna pojemność segmentu zwarciowego i trwałość elektryczna Współczynnik	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Tabela współczynników obniżania wartości znamionowych dla montażu MCBS obok siebie

Liczba MCB	1	2~3	4 ~ 5	6~8	9 ~ 10
Współczynnik In≤25A	1	0.96	0.9	0.8	0.7
Współczynnik 32A≤In≤63A	1	0.92	0.8	0.7	0.6
Współczynnik 80A≤In≤125A	1	0.9	0.8	0.7	/

Akcesorium

Pomocnicze urządzenie zwalniające MX
Znamionowe napięcie sterujące Us	DC: 24 ~ 48 V AC: 110 ~ 230 V
Maksymalny czas wyzwalania	<10 ms
Rezystancja cewki	50
Ogranicz prąd	≥1,6A
Życie mechaniczne	10000 razy
Życie elektryczne	4000 razy
Moment okablowania	0,8N·m
Możliwość okablowania	Drut twardy o średnicy 1,0 mm²
	Miękki przewód 1,0 mm² z końcówkami zaciskowymi
Zakres temperatury roboczej	-30 ℃ ~ + 70 ℃


Warunki środowiskowe	Nie powinno być żadnych niebezpiecznych substancji wybuchowych i szkodliwych gazy lub pyły przewodzące, które mogą powodować korozję lub uszkodzenie izolacji
Pozycja montażowa	Po lewej stronie wyłącznika automatycznego

Warunki instalacji	Montaż na standardowej szynie DIN35mm

Styk pomocniczy OF
Zdolność zerwania styków	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Minimalne napięcie robocze	5 V
Minimalny prąd roboczy	10 mA
Znamionowe napięcie izolacji	500 V
Znamionowy ograniczony prąd zwarciowy	1000A
Uzgodniony prąd grzewczy Ith	4A
Życie mechaniczne	10000 (razy)
Życie elektryczne	4000 (razy)
Moment okablowania	0,8N·m
Możliwość okablowania	1,0 mm²
Liczba kontaktów	1 normalnie otwarty, 1 normalnie zamknięty

Zakres temperatury roboczej	-30 ℃ ~ + 70 ℃


Warunki środowiskowe	Nie powinno być żadnych niebezpiecznych substancji wybuchowych i szkodliwych gazy lub pyły przewodzące, które mogą powodować korozję lub uszkodzenie izolacji
Pozycja montażowa	Po lewej stronie wyłącznika automatycznego

Warunki instalacji	Montaż na standardowej szynie DIN 35 mm

Zhejiang Soutya New Energy LLC
