Skrzynka rozdzielcza 800 V AC 4 wejścia 1 wyjście: uproszczenie instalacji fotowoltaicznych

W miarę skalowania farm fotowoltaicznych do mocy wielomegawatowych, potrzeba wydajnego zarządzania łańcuchami prądu przemiennego staje się krytyczna. Tradycyjne podejście wykorzystujące oddzielne skrzynki łączące dla każdego ciągu zwiększa koszty materiałów, robocizny i potencjalne punkty awarii. Soutya 800 V AC Combiner Box 4 In 1 Out odpowiada na te wyzwania, integrując cztery wejścia AC w ​​jednej solidnej obudowie, oferując usprawnione rozwiązanie dla systemów 800 V.

Dlaczego warto wybrać skrzynkę rozdzielczą AC 4 w 1 do systemów 800 V?

W konwencjonalnych konstrukcjach każdy ciąg prądu przemiennego biegnie do własnej skrzynki łączącej. W przypadku farmy fotowoltaicznej o mocy 20 MW z 200 ciągami oznacza to 50 skrzynek (4 ciągi w skrzynce) w przypadku zastosowania układu 4 w 1 w porównaniu do 200 skrzynek w przypadku stosowania pojedynczych sumatorów. Różnica w kosztach jest znaczna. Konstrukcja 4 w 1 zmniejsza:

• Koszty obudowy:mniej pudełek = niższe koszty materiałów i wysyłki.
• Praca instalacyjna:jedno pudełko zamiast czterech na grupę = 30–40% mniej osobogodzin.
• Długość kabla:krótsze home runy do skonsolidowanego punktu.
• Punkty konserwacji:mniej obudów do przeglądu i konserwacji.

W przypadku niedawnej instalacji o mocy 50 MW w południowo-zachodnich Stanach Zjednoczonych zespół projektowy przeszedł z indywidualnych sumatorów prądu przemiennego na skrzynkę Soutya 4 w 1. Odnotowali skrócenie czasu instalacji o 35% i oszczędności w kosztach bilansu systemu o 0,04 dolara na wat, co przekłada się na całkowite oszczędności w projekcie wynoszące ponad 2 miliony dolarów.

W jaki sposób skrzynka przyłączeniowa Soutya 800 V AC upraszcza instalacje fotowoltaiczne?

Przed przyjęciem modułu Soutya zespół projektowy stosował oddzielne jednostki dla każdego ciągu wyjściowego falownika. Każdy ciąg wymagał własnego przewodu, skrzynki przyłączeniowej i sprzętu zabezpieczającego. Proces instalacji był powtarzalny i podatny na błędy, a potencjalne błędy w okablowaniu występowały w wielu miejscach.

Soutya 800 V AC Combiner Box 4 In 1 Out upraszcza to dzięki:

• Okablowana magistrala wewnętrzna:fabrycznie skonfigurowane połączenia redukują pracę w terenie.
• Wejścia AC typu plug-and-play:każde wejście akceptuje kable do 4/0 AWG, z zaciskami oznaczonymi momentem obrotowym.
• Zintegrowane urządzenia przeciwprzepięciowe (SPD):SPD typu 2 o napięciu znamionowym 800 V AC, spełniające normę IEC 61643-11.
• Obudowa IP65:nadaje się do montażu na zewnątrz, nie wymaga dodatkowej izolacji przed warunkami atmosferycznymi.

Poniższa tabela porównuje tradycyjne podejście z rozwiązaniem Soutya dla tablicy 20-strunowej:

Jakie cechy techniczne zapewniają bezpieczeństwo i niezawodność?

Skrzynka rozdzielcza Soutya 800 V AC została zbudowana tak, aby wytrzymać trudne warunki zewnętrzne. Kluczowe szczegóły techniczne obejmują:

• Napięcie znamionowe:800 V AC (maks.), kompatybilny również z systemami 600 V.
• Aktualna ocena:200 A na wejście, całkowita moc wyjściowa 800 A (znamionowa szyna zbiorcza).
• Wartość znamionowa prądu zwarciowego (SCCR):65 kA @ 800 V AC, zgodnie z UL 1741 i IEC 60947-6-1 (do przełączania zasilania, jeśli dotyczy).
• Ochrona przeciwprzepięciowa:Do 40 kA (8/20 µs) na fazę, SPD typu 2 z niezawodnym rozłącznikiem termicznym.
• Załącznik:NEMA 4X/IP65, odporna na korozję stal nierdzewna lub aluminium malowane proszkowo.
• Opcje monitorowania:Opcjonalne cyfrowe czujniki prądu i napięcia do zdalnego monitorowania.

Skrzynka przyłączeniowa została zaprojektowana zgodnie z normą IEC 62548 dotyczącą okablowania paneli fotowoltaicznych i zawiera centralny wyłącznik zapewniający bezpieczną konserwację. Wszystkie elementy wewnętrzne są przystosowane do ciągłej pracy w temperaturze otoczenia 60°C.

Zadawane pytania

Wniosek

Skrzynka rozdzielcza Soutya 800 V AC 4 wejścia 1 wyjście zapewnia jasną propozycję wartości dla wielkoskalowych instalacji fotowoltaicznych: mniej komponentów, szybsza instalacja i niższy koszt całkowity. Dzięki solidnej ochronie przeciwprzepięciowej i trwałej obudowie IP65 spełnia wymagania projektów fotowoltaicznych użyteczności publicznej i komercyjnych. Dla zespołów inżynieryjnych oceniających rozwiązania łączników prądu przemiennego produkt ten oferuje sprawdzoną drogę do redukcji kosztów bez uszczerbku dla bezpieczeństwa i niezawodności.

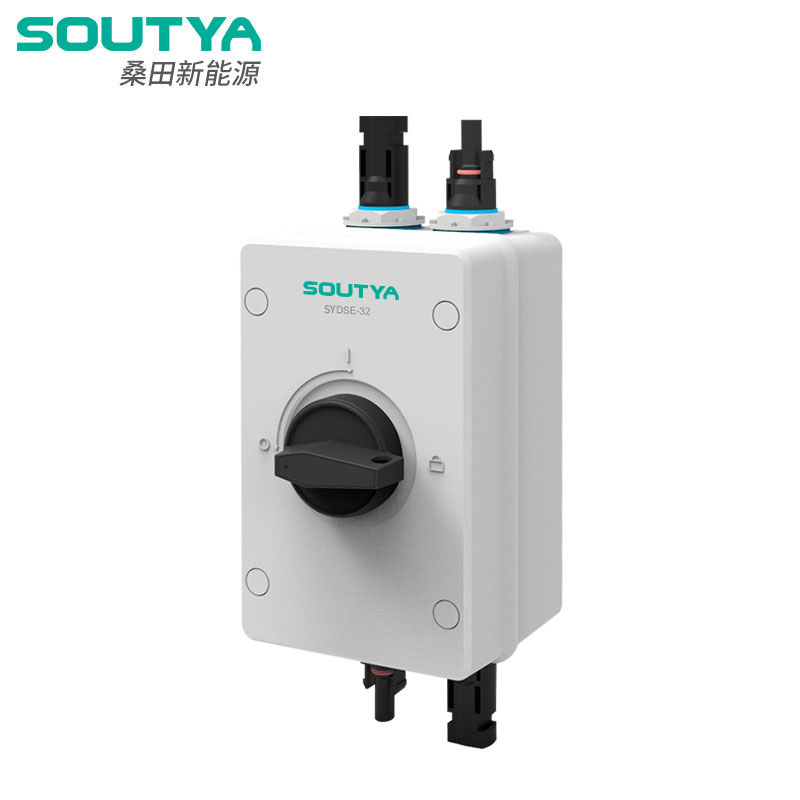

— Zdjęcia zamieszczono poniżej w celach informacyjnych.

Referencje
IEC 62548:2016 Układy fotowoltaiczne (PV) — Wymagania projektowe.https://webstore.iec.ch/publication/62548
IEC 61643-11:2011 Niskonapięciowe urządzenia zabezpieczające przed przepięciami – Część 11: SPD podłączane do systemów elektroenergetycznych niskiego napięcia.https://webstore.iec.ch/publication/61643-11
