Uchwyt bezpiecznika DC 1500 V

Uchwyt bezpiecznika SYF5-50P DC 1500 V dostarczony przez chińskiego producenta Zhejiang Soutya New Energy LLC to dedykowane urządzenie zabezpieczające przed przetężeniem, powszechnie stosowane w skrzynkach łączników ciągów większych komercyjnych dachów, rolniczo-szklarniowych lub średniej wielkości naziemnych elektrowni fotowoltaicznych o mocy 30–50 kW i większej.
Kluczowe funkcje
Wskazanie świetlne, wyraźnie znać stan drutu bezpiecznikowego.
Otwórz uchwyt, można go pociągnąć do góry, łatwiej jest wymienić przewód bezpiecznikowy.
Nit i zgrzewanie ultradźwiękowe są solidniejsze, okablowanie nie pęka.
Zastosowanie w skrzynce przyłączeniowej PV.

Wyślij zapytanie

Opis produktu

SYF5-50P Uchwyt bezpiecznika DC 1500 V, nośnik bezpieczeństwa fotowoltaicznego 50 A dostarczany przez chińskiego producenta Zhejiang Soutya New Energy LLC – jest Jednostka ochronna do montażu panelowego wykonana z poliwęglanu odpornego na promieniowanie UV obudowa i uszczelnienie o stopniu ochrony IP65 zapewniają długotrwałą pracę na zewnątrz. The uchwyt blokuje element bezpiecznikowy gPV 10 × 38 mm (ogółem 2,2 × 13,2 cm) i zapewnia zdolność wyłączania 25 kA z widoczną przerwą sygnalizacja i bezpieczeństwo konserwacji, podczas gdy fabrycznie okablowane są dodatnie i ujemne i zakończenia PE zapewniają niezawodną ciągłość uziemienia. Zaprojektowane dla jedno- lub wielołańcuchowych podzespołów fotowoltaicznych zapewnia istotne przetężenie izolacja i wyrównanie potencjałów.

Parametr techniczny

Model	SYF5-50P
Liczba biegunów	1P
Zgodnie ze standardem	IEC60269
Znamionowe napięcie robocze Ue V DC	1500 V prądu stałego
Prąd znamionowy In A	2-50A
Zdolność wyłączania kA	20kA/25kA
Poziom ochrony	IP20
Okablowanie mm²	1-16 mm²
Zakres temperatur pracy	-50 ℃ ~ + 90 ℃
Wysokość	≤2000m
Wilgotność względna	+20℃,≤90%
	+30 ℃, ≤80%
	+40 ℃, ≤70%
Środowisko instalacji	Brak znaczących wibracji i wstrząsów
Kategoria instalacji	Klasa III

Scenariusze zastosowań

1. Skrzynki łączące PV w skali użytkowej

Ciągi 1 500 V DC składające się z modułów 182/210 mm do 50 A; Wkładki bezpiecznikowe 10,3 × 85 mm pozwolić na 28–40 A na ciąg, zmniejszając liczbę skrzynek w blokach 2,5 MW.

2.Duże dachy komercyjne/przemysłowe ≥ 30 kW

Falowniki trójfazowe o mocy 50 kW–110 kW i napięciu 1 300–1 500 V MPPT korzystają z 25 Zdolność wyłączania kA i przerwa stykowa 1 mm zapewniają niezawodne gaszenie łuku.

3. Kontenerowe systemy magazynowania energii akumulatorowej (BESS)

1 regały akumulatorowe 200–1 500 V DC do 2,5 MWh; Wartość znamionowa 50 A chroni każdy stojak podczas gdy Icu 25 kA radzi sobie z pełnym prądem zwarciowym akumulatora.

Stacje szybkiego ładowania prądem stałym o mocy 4.150 kW–400 kW

Chroni szynę 1 000–1 500 V DC pomiędzy stosem prostowników a zasilaczem; Izolator bezpiecznikowy umożliwia bezpieczne wycofanie podczas konserwacji bez wyłączania w dół całego banku ładowarek.

5. Koncentratory ładowania pojazdów elektrycznych PV + magazynowanie

Podwójne zastosowanie na tej samej magistrali 1 500 V: jeden rozłącznik bezpiecznikowy na ciąg wejściowy fotowoltaiki i po jednym na stojak na akumulatory, co upraszcza części zamienne i logistykę.

6.Pustynne lub pływające elektrownie fotowoltaiczne

Zakres pracy od -50°C do +90°C i odporność na zaciski IP20 trudne warunki zewnętrzne lub środowisko o wysokiej wilgotności; Element bezpiecznikowy 85 mm daje wyższą wartość Nie przepuszcza długich przewodów.

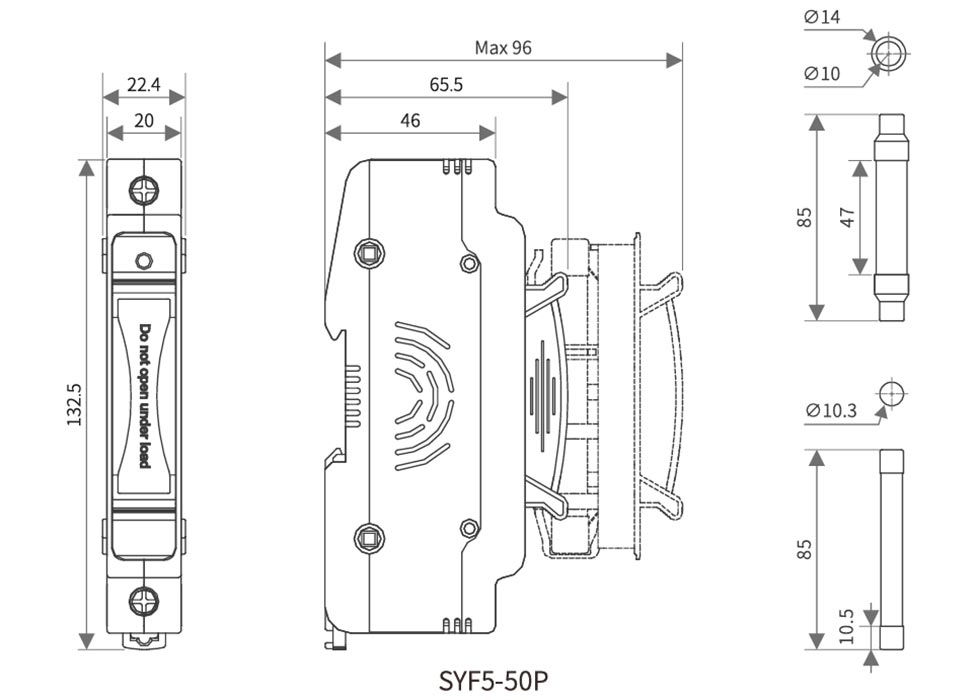

Wygląd i wymiary instalacyjne

DC 1500V Fuse Holder

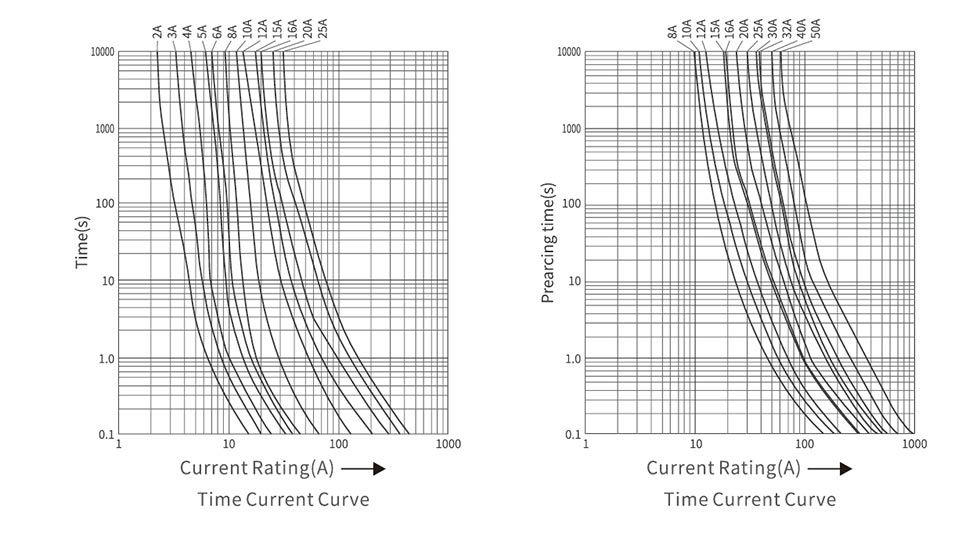

Schemat okablowania prądu stałego

DC 1500V Fuse Holder

Rozmiar rdzenia bezpiecznika (mm)	Prąd znamionowy (A)	Napięcie znamionowe (V)	Strata mocy		Całka Joule'a
			Strata mocy		Całka Joule'a
			0,7 cala (W)	1,01n (W)	Całka dżulowa czołowa łuku P't(A²s)	Całkowita całka topnienia Joule'a I²t(A²s)
			0,7 cala (W)	1,01n (W)	Całka dżulowa czołowa łuku P't(A²s)	Całkowita całka topnienia Joule'a I²t(A²s)
10,3x38	2	1000	0.8	1.72	2	3.3
10,3x38	3	1000	0.96	1.77	3	11
10,3x38	4	1000	1.1	1.86	5	27
10,3x38	5	1000	1.15	1.95	7	46
10,3x38	6	1000	1.24	2.08	12	89
10,3x38	8	1000	1.32	2.25	7	31
10,3x38	10	1000	1.41	2.39	9	68
10,3x38	12	1000	1.49	2.64	17	136
10,3x38	15	1000	1.54	2.91	28	215
10,3x38	16	1000	1.58	2.97	32	255
10,3x38	20	1000	1.87	3.52	50	392
10,3×38	25	1000	2.25	4.22	66	508
10,3x38	30	1000	2.35	4.41	106	821
10,3x38	32	1000	2.4	4.5	125	976
10,3×85	2	1500	1.7	3.2	4	8
10,3x85	3	1500	1.77	3.32	6	11
10,3×85	4	1500	1.69	3.19	8	14
10,3×85	5	1500	1.71	3.22	11	22
10,3×85	6	1500	1.73	3.25	15	30
10,3×85	8	1500	1.79	3.36	9	35
10,3×85	10	1500	1.99	3.74	10	98
10,3×85	12	1500	2.28	4.29	12	120
10,3x85	15	1500	2.63	4.95	14	170
10,3×85	16	1500	2.69	5.06	16	190
10,3×85	20	1500	3	5.65	34	400
10,3×85	25	1500	4.11	7.7	80	600
10,3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920

Zhejiang Soutya New Energy LLC
