Uchwyt bezpiecznika DC 1000 V

Uchwyt bezpiecznika SYF5-DC 1000 V firmy Soutya zapewnia niezawodną ochronę dzięki certyfikatowi CE. Skontaktuj się z nami już dziś, aby uzyskać konkurencyjną ofertę!, dostarczany przez chińskiego producenta Zhejiang Soutya New Energy LLC, zapewnia zabezpieczenie 1000 V DC, 2–32 A i zdolność wyłączania 20 kA dla skrzynki przyłączeniowej instalacji fotowoltaicznej.
Kluczowe funkcje
Wskazanie świetlne, wyraźnie znać stan drutu bezpiecznikowego.
Otwórz uchwyt, można go pociągnąć do góry, łatwiej jest wymienić przewód bezpiecznikowy.
Nit i zgrzewanie ultradźwiękowe są solidniejsze, okablowanie nie pęka.
Zastosowanie w skrzynce przyłączeniowej PV.

Wyślij zapytanie

Opis produktu

Uchwyt bezpiecznikowy SYF5-3DC 1000 V firmy Soutya zapewnia niezawodną ochronę dzięki certyfikatowi CE. Skontaktuj się z nami już dziś, aby uzyskać konkurencyjną ofertę! od chińskiego producenta Zhejiang Soutya New Energy LLC to urządzenie wyłączające 1000 V DC, 2–32 A, 20 kA do fotowoltaiki mieszkaniowej o mocy 3–15 kW skrzynka łącząca .

Charakterystyczny

Obudowa bezpiecznika serii SYF5 wykonana jest z materiału PA66 o wysokiej temperaturze topnienia, tj bezpieczniejsze i bardziej niezawodne.
Rdzeń topliwy to stopiony materiał o zmiennym przekroju poprzecznym wykonany z blachy czystego srebra zamknięty w rurce do topienia wykonanej z porcelany o wysokiej wytrzymałości. Topnienie rura wypełniona jest chemicznie obrobionym piaskiem kwarcowym o wysokiej czystości i specjalnym traktowane chemikalia jako środki do gaszenia łuku. Dwa końce stopu są trwale połączone z zaślepkami końcowymi poprzez zgrzewanie punktowe.

Scenariusze zastosowań

1. Fotowoltaika na dachu budynku mieszkalnego (3–15 kW)

Pasuje do skrzynek łańcuchowych 1000 V DC do zasilania jednofazowego 5–10 kW lub trójfazowego 10–15 kW systemy; Wkładki bezpiecznikowe 10,3 × 38 mm pasują do zwykłych bezpieczników szeregowych 6–25 A.

2. Zestawy solarne do małych wiat i balkonów

Napięcie 1000 V obejmuje 2–4 ciągi modułów o mocy 450 W; kompaktowy izolator 1P oszczędza przestrzeń w plastikowych obudowach IP65 montowanych pod modułami.

3.Hybrydowe obwody inwerter-akumulator do użytku domowego

Izoluje stosy akumulatorów 48 V/51,2 V zwiększone do wewnątrz szyny DC 600–800 V Jednostki hybrydowe 5–10 kW; Wyłącznik 20 kA radzi sobie z krótkimi zwarciami akumulatora.

4. Krajowe ładowarki EV AC (7–11 kW)

Gdy ładowarki korzystają z wewnętrznej magistrali PFC 800 V DC, konserwację zapewnia SYF5-32P izolacja przed kondensatorem obwodu pośredniego.

5. Oświetlenie DC małej mocy / mikrosieci ogrodowe

Chroni autobusy ogrodowe lub latarnie uliczne 380 V/750 V DC zasilane przez małe słupy fotowoltaiczne; Obudowa PA66 wytrzymuje warunki zewnętrzne od -40°C do +90°C.

Parametr techniczny

Model	SYF5-32P
Liczba biegunów	1P
Zgodnie ze standardem	IEC60269-1 IEC60269-6


Znamionowe napięcie robocze Ue VDC	1000 V prądu stałego
Prąd znamionowy In A	2-32A
Zdolność wyłączania kA	20 kA
Poziom ochrony	IP20
Okablowanie mm²	1-10 mm²
Zakres temperatur pracy	-40 ℃ ~ + 90 ℃

Wysokość	≤2000m
Wilgotność względna	+20℃, ≤90% +30 ℃, ≤80% +40℃, ≤70%

Środowisko instalacji	Brak znaczących wibracji i wstrząsów

Kategoria instalacji	Klasa III

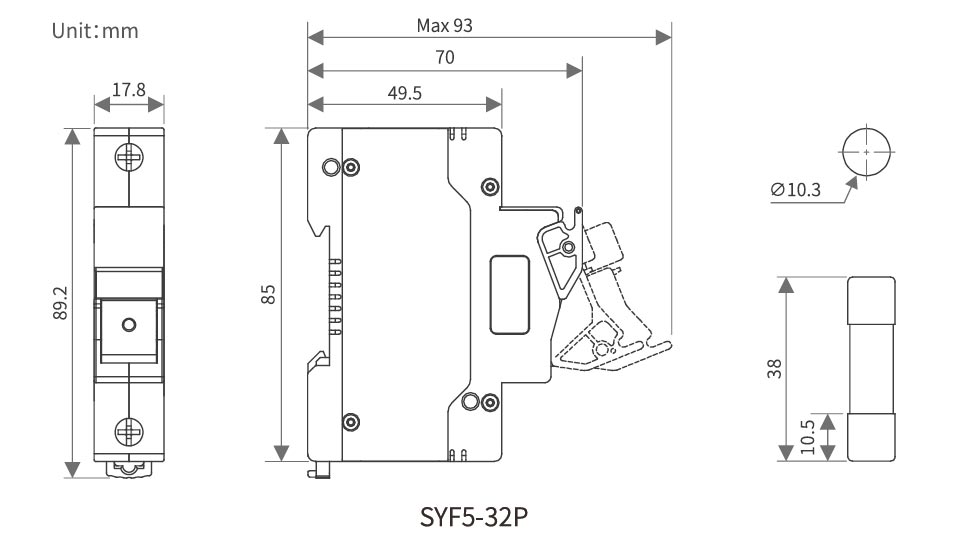

Wygląd i wymiary instalacyjne

DC 1000V Fuse Holder

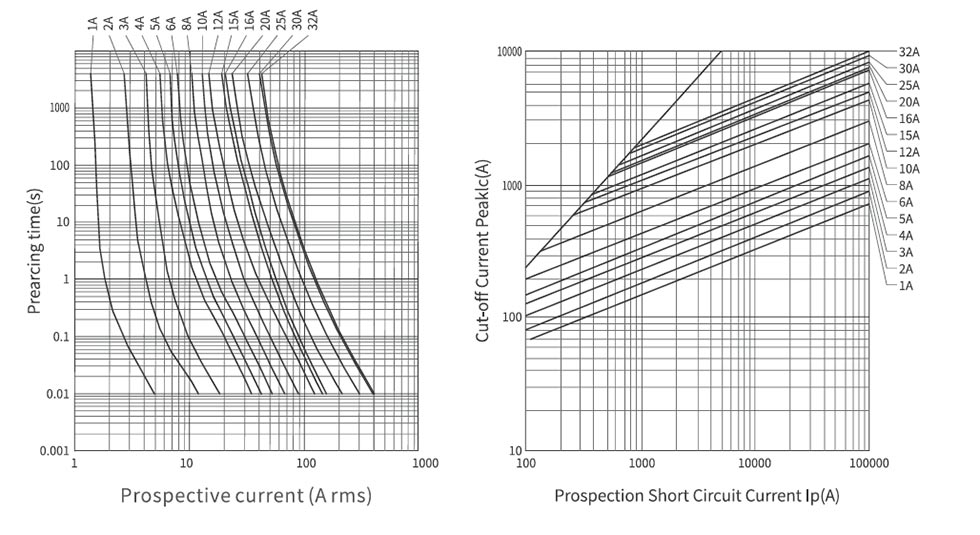

Schemat okablowania prądu stałego

DC 1000V Fuse Holder

Rozmiar rdzenia bezpiecznika (mm)	Prąd znamionowy (A)	Napięcie znamionowe (V)	Strata mocy		Całka Joule'a
			Strata mocy		Całka Joule'a
			0,7 cala (W)	1,01n (W)	Całka dżulowa czołowa łuku P't(A²s)	Całkowita całka Joule'a I²t(A²s)
			0,7 cala (W)	1,01n (W)	Całka dżulowa czołowa łuku P't(A²s)	Całkowita całka Joule'a I²t(A²s)
10,3x38	2	1000	0.8	1.72	2	3.3
10,3x38	3	1000	0.96	1.77	3	11
10,3x38	4	1000	1.1	1.86	5	27
10,3x38	5	1000	1.15	1.95	7	46
10,3x38	6	1000	1.24	2.08	12	89
10,3x38	8	1000	1.32	2.25	7	31
10,3x38	10	1000	1.41	2.39	9	68
10,3x38	12	1000	1.49	2.64	17	136
10,3x38	15	1000	1.54	2.91	28	215
10,3x38	16	1000	1.58	2.97	32	255
10,3x38	20	1000	1.87	3.52	50	392
10,3×38	25	1000	2.25	4.22	66	508
10,3x38	30	1000	2.35	4.41	106	821
10,3x38	32	1000	2.4	4.5	125	976
10,3×85	2	1500	1.7	3.2	4	8
10,3x85	3	1500	1.77	3.32	6	11
10,3×85	4	1500	1.69	3.19	8	14
10,3×85	5	1500	1.71	3.22	11	22
10,3×85	6	1500	1.73	3.25	15	30
10,3×85	8	1500	1.79	3.36	9	35
10,3×85	10	1500	1.99	3.74	10	98
10,3×85	12	1500	2.28	4.29	12	120
10,3x85	15	1500	2.63	4.95	14	170
10,3×85	16	1500	2.69	5.06	16	190
10,3×85	20	1500	3	5.65	34	400
10,3×85	25	1500	4.11	7.7	80	600
10,3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920

Zhejiang Soutya New Energy LLC
