Skrzynka rozdzielcza prądu stałego 1500 V

Skrzynka rozdzielcza rozłącznika prądu stałego 1500 V, dostarczona przez Chiny producent Zhejiang Soutya New Energy LLC, to jednostka łącząca panele fotowoltaiczne 1500 V DC wyposażony w obudowę ze stopu aluminium i stopień ochrony IP66, który zapewnia wysoką trwałość i niezawodne działanie na zewnątrz. Urządzenie integruje się krytycznie elementy zabezpieczające, w tym urządzenia zabezpieczające przed przepięciami prądu stałego, izolatory prądu stałego oraz a główny wyłącznik prądu stałego. Został zaprojektowany z myślą o zapewnieniu kompleksowej izolacji, ochrona upływowa i uziemiająca w instalacjach fotowoltaicznych.

Parametr techniczny

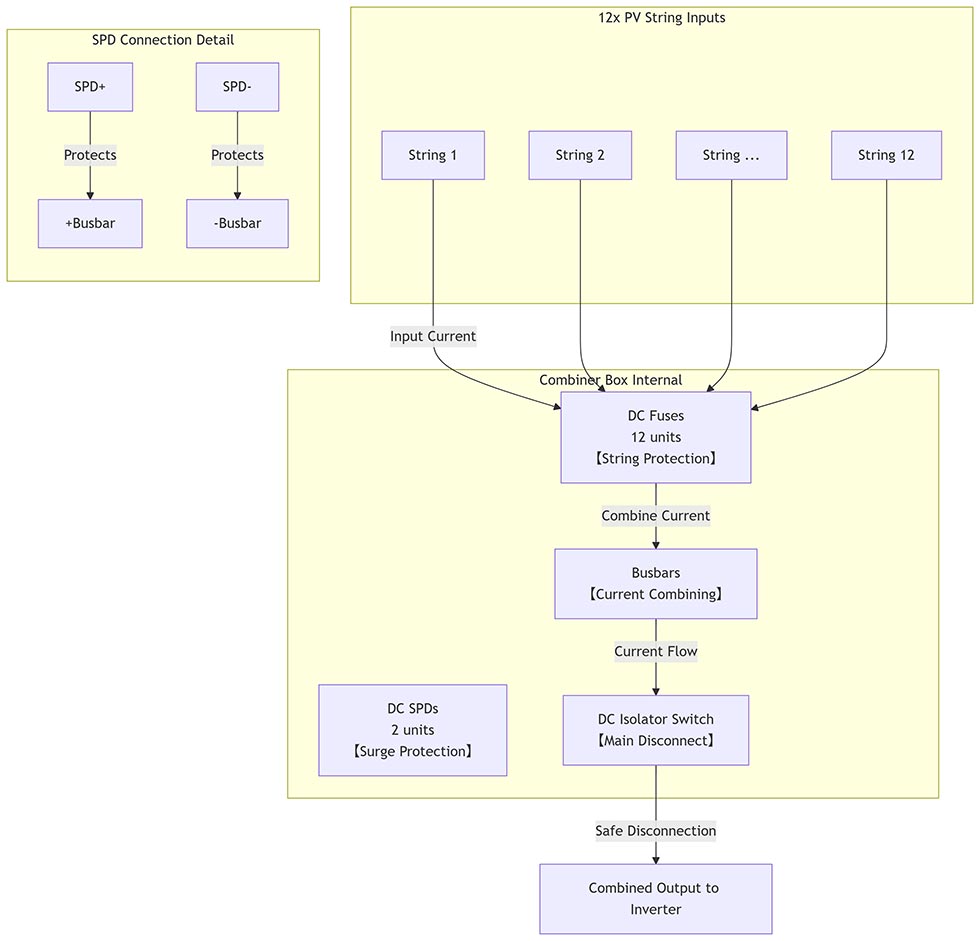

Schemat okablowania

Scenariusze zastosowań

1. Pola fotowoltaiczne na skalę użytkową – Centralna agregacja falowników

Montowane na podłodze na stalowych poprzeczkach pomiędzy rzędami trackerów, pudełko 12 w 1 konsoliduje kilkanaście ciągów 1500 V w jeden kabel homerun. Indywidualny bezpiecznik uchwyty chronią każdy ciąg przed zwarciami prądu wstecznego, natomiast podwójne SPD (± i PE) ograniczają przepięcia piorunowe indukowane na długich odcinkach prądu stałego. Główny izolator obrotowy zapewnia widoczną izolację przerwaną na sumatorze, umożliwiając ekipom konserwacyjnym o zablokowaniu całej magistrali 1500 V przed przystąpieniem do prac przy ul falownik centralny lub transformator.

2.Duże dachy komercyjne – grupowanie ciągów Multi-MPPT

Zainstalowana na tacach balastowych na rozległych płaskich dachach, jednostka zasila 12 sztuk oddzielne ciągi znaków na jednym wejściu MPPT falownika o mocy 250 kW. Poziom ciągu łączenie zapobiega rozprzestrzenianiu się błędów między tablicami, a izolator zapewnia elektrykom lokalny punkt odłączenia podczas wymiany falownika lub skanowania w podczerwieni inspekcje, eliminując potrzebę wyłączania całego dachu.

3.Instalacje agrowoltaiczne – Kombajny podwieszane typu tracker

Zawieszona na konstrukcjach słupowych nad rzędami upraw, obudowa agreguje zasilanie z podwyższonych modułów dwustronnych. Uszczelnienie IP66 blokuje spray nawadniający i kurzem, a podwójne SPD chronią przed powszechnymi w lecie burzami wiejskie równiny. Wyłącznik umożliwia rolnikom bezpieczne odłączenie prądu stałego obwodów przed regulacją nachylenia trackera lub serwisowaniem belek nawadniających.

4.Mikrosieci przemysłowe – fronty magazynowe zasilane prądem stałym

Montowany na cokole na krawędzi samochodowych paneli fotowoltaicznych połączonych z pojemnikami na akumulatory, sumator łączy 12 ciągów w szynę 1500 V DC zasilającą ładowarki PCS. Szyny zbiorcze o obciążalności ciągłej 400 A, ciągłe ładowanie/rozładowanie z uchwytem i Izolator zapewnia awaryjne wyłączenie strażaków, jeśli jest zintegrowany z systemem wykrywania zwarć łukowych w mikrosieci.

5.Odległe pustynne elektrownie słoneczne – długoprzewodowe węzły pracujące w trudnych warunkach

Umocowana na betonowych podkładkach wśród pustynnych tablic, skrzynka wytrzymuje temperaturę otoczenia 55°C i piasek niesiony przez wiatr. Podwójne SPD chronią przed odległymi uderzeniami piorunów na kilometrach okablowania prądu stałego, natomiast główny izolator umożliwia pracę w porze nocnej blokada bez narażania falownika, zapewniająca minimalny czas przestoju modułu czyszczenie lub wymiana silnika trackera.
