Skrzynka rozdzielcza 1500 V DC, 12 wejść i 1 wyjście

Zestaw łącznikowy 1500 V DC 12 wejść i 1 wyjścia, dostarczony przez Chiny producent Zhejiang Soutya New Energy LLC, to sumator fotowoltaiczny 1500 V DC umieszczony w obudowie ze stopu aluminium o stopniu ochrony IP66, zapewniającej wysoką trwałość i niezawodna obsługa zewnętrzna.

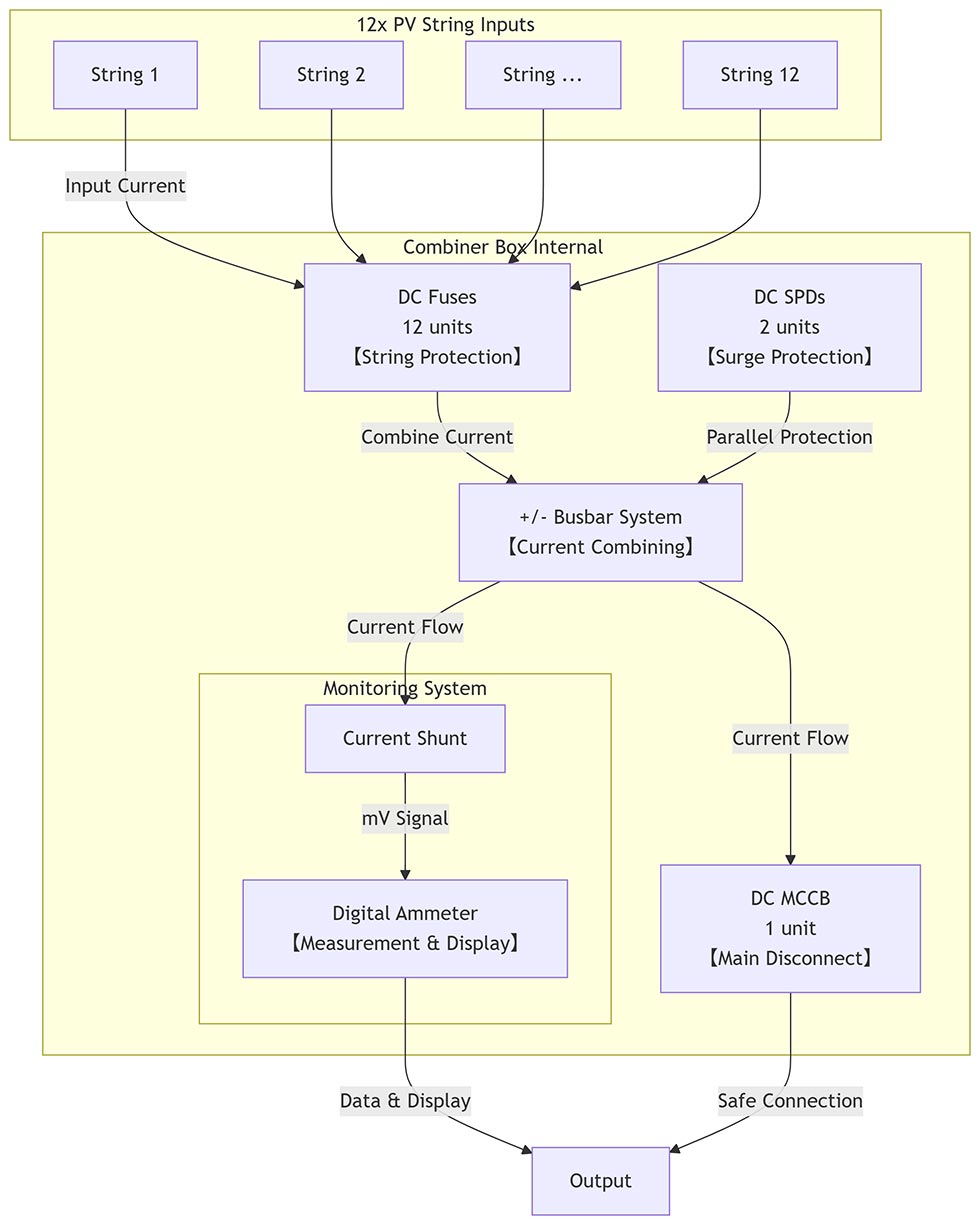

Wewnątrz znajduje się 12 uchwytów bezpieczników DC, 1 główny wyłącznik MCCB DC, 2 zabezpieczenia przeciwprzepięciowe DC urządzeń, 1 moduł pomiaru prądu, 1 system szyn zbiorczych dodatnich/ujemnych oraz zaciski wyjściowe, zapewniające zintegrowane zabezpieczenie nadprądowe, izolację, przepięcie, uziemienie i opcjonalna ochrona przed upływem prądu w przypadku wielkoskalowych instalacji fotowoltaicznych rośliny.

Parametr techniczny

Schemat okablowania

Scenariusze zastosowań

1.Naziemne elektrownie fotowoltaiczne na skalę użytkową

Rozmieszczona pomiędzy ciągami znaków a falownikami centralnymi, skrzynka konsoliduje do 12 ciągów wejściowych, zmniejsza liczbę przewodów i zapewnia zabezpieczenie, wyjście DC zabezpieczone przed przepięciami i izolowane MCCB do pomieszczenia inwertera.

2.Duże komercyjne i przemysłowe systemy dachowe

Na szerokich dachach fabryk urządzenie łączy wiele ciągów w jeden uprzęży, minimalizując penetrację dachu i zapewniając lokalną izolację konserwacji bez wyłączania całej macierzy.

Instalacje agrowoltaiczne / rybne-PV 3.1500 V DC

Aluminiowa obudowa IP66 i ochrona przeciwprzepięciowa przed wilgocią, kurzem i przebiegi nieustalone generowane przez pole, natomiast resetowalny wyłącznik MCCB umożliwia bezpieczne zablokowanie podczas prac rolniczych lub cykli czyszczenia.

4. Parki fotowoltaiczne pustynne i o wysokim napromieniowaniu

Zaprojektowana dla temperatur od –40°C do +60°C, obudowa jest odporna na piasek i promieniowanie UV; the jednostka pomiaru prądu dostarcza dane do SCADA w czasie rzeczywistym na poziomie łańcucha lokalizacja uskoków w rozległych obszarach pustynnych.

5.Prefabrykowane piasty DC typu skid lub tracker

Kompaktowa konstrukcja 12 do 1 jest przykręcana bezpośrednio do filarów lub płoz trackera, obniżając BOM i koszty pracy, spełniając jednocześnie najnowsze normy IEC 60269-6 i IEC Wymagania 61439-2 dla zespołów fotowoltaicznych 1500 V DC.
