Skrzynka rozdzielcza 800 V AC, 4 wejścia i 1 wyjście

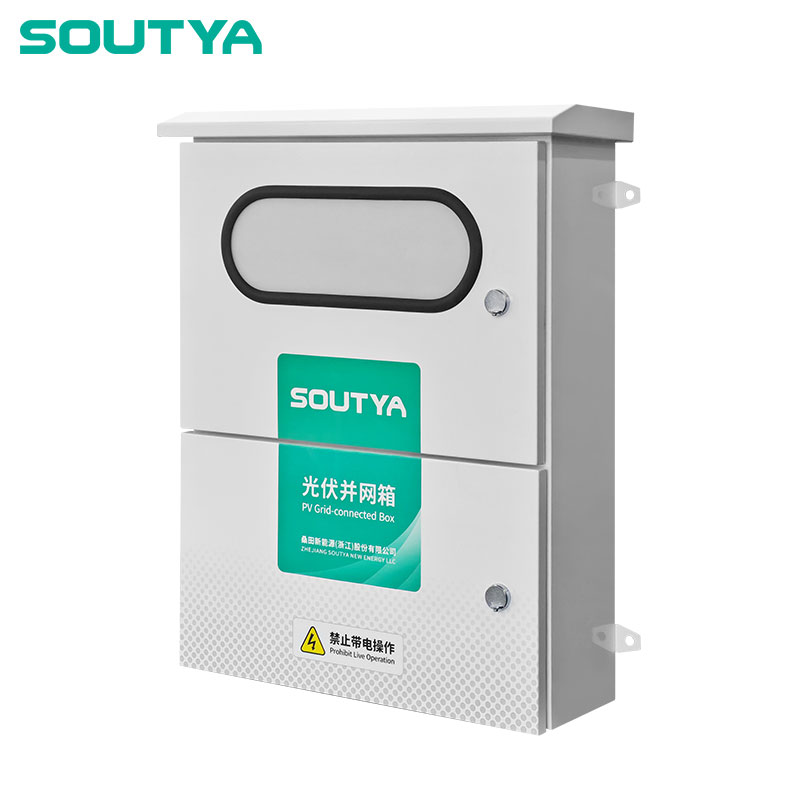

Skrzynka rozdzielcza 800 V AC 4 wejścia 1 wyjście, dostarczona przez chińskiego producenta Zhejiang Soutya New Energy LLC to trójfazowa jednostka inwertorowo-kombinowana o napięciu 800 V zbudowana z malowanej proszkowo, odpornej na promieniowanie UV obudowy stalowej o stopniu ochrony IP65/ Uszczelnienie klasy IK10 zapewnia trwałe działanie na zewnątrz. Domy ogrodnicze cztery 4-biegunowe wyłączniki różnicowoprądowe prądu przemiennego (160–250 A), które zapewniają indywidualne zabezpieczenie nadprądowe i zabezpieczenie przeciwzwarciowe na każdym wejściu falownika, natomiast pojedyncze 4-biegunowe AC MCCB (630-1000 A) zapewnia izolację przy widocznej przerwie i ochronę przed przeciążeniem dla połączonego wyjścia. Szyny miedziane L1, L2, L3, N i PE z okablowaniem fabrycznym zapewnić niezawodną obciążalność prądową i połączenie wyrównawcze, oraz a wbudowany 4-biegunowy SPD typu II 800 V AC chroni przed przepięciami wywołanymi piorunami. Zaprojektowany dla maksymalnie czterech falowników fotowoltaicznych (4* 100-160 kW). zapewnia niezbędne łączenie prądu przemiennego, odporność na przepięcia i bezpieczeństwo konserwacji.

Scenariusze zastosowań

1. Bloki do montażu naziemnego w skali użytkowej (400–640 kW)

Cztery wejścia MCCB 160–250 A obsługują maksymalnie cztery falowniki łańcuchowe o mocy 160 kW; wyłącznik MCCB wyjściowy 1000 A zasila transformator średniego napięcia 690/800 V, ograniczenie strat w kablach i prac wykopowych w dużych parkach fotowoltaicznych.

2. Podstacje płozowe z falownikiem centralnym

Montowana obok szafy falownika, skrzynka działa jak „lokalny koncentrator prądu przemiennego” — równolegle cztery wyjścia falownika 800 V przed pojedynczym dużym polem zasilającym Rozdzielnica średniego napięcia, upraszczająca okablowanie i dostęp konserwacyjny.

3. Duże dachy komercyjne > 400 kW

Obudowa ze stali IP65 i stopień udarności IK10 umożliwiają umieszczenie na dachu, gdziekolwiek przestrzeń jest ciasna; komponenty o napięciu znamionowym 800 V podnoszą napięcie łańcucha, odcinając prąd stały koszty okablowania, przy jednoczesnym zachowaniu zwartej i zamykanej strony AC.

4. Szklarnie rolnicze i skupiska stodół

SPD typu 2 800 V chroni pompy irygacyjne, wentylatory wentylacyjne i udojowe sprzęt przed wyładowaniami atmosferycznymi powszechnymi na otwartych polach, a indywidualnymi Wejściowe wyłączniki MCCB pozwalają rolnikom odizolować jeden falownik bez wyłączania cały klaster.

5. Rozproszone obiekty przemysłowe z czterema kapsułami

Każdy wyłącznik MCCB 160–250 A służy jako lokalny rozłącznik dla oddzielnego budynku kapsuła skrzydłowa lub samochodowa; wspólny wyłącznik MCCB na wyjściu 800–1000 A upraszcza pomiary i połączenie z siecią, natomiast SPD chroni cały obiekt przed stanami przejściowymi przepięcia.
