Jakie są główne różnice między wyłącznikami prądu stałego a wyłącznikami prądu przemiennego?

Główne różnice między wyłącznikami prądu stałego i wyłącznikami prądu przemiennego są następujące:

Różnica w zasadzie gaszenia łuku:

·Wyłączniki AC wykorzystują charakterystykę przejścia przez zero prądu przemiennego (okresowe przejście przez zero 50/60 Hz), aby osiągnąć naturalne wygaszenie łuku.

·Wyłącznik obwodu prądu stałegosmuszą być wyposażone w urządzenia do gaszenia wymuszonego łuku, takie jak magnetyczne komory przedmuchowe/siatki metalowe (prąd stały bez naturalnych punktów przejścia przez zero).

Różnice w systemie styków:

·Materiał styków wyłącznika prądu przemiennego powinien nadawać się do przełączania wysokiej częstotliwości (zwykle stop srebra).

·Styki wyłącznika prądu stałego wymagają wyższej odporności na łuk (zwykle stop miedzi i wolframu).

Charakterystyka urządzenia zwalniającego:

·Błąd wyzwalacza termomagnetycznego prądu przemiennego wzrasta o ponad 10% w zastosowaniach prądu stałego (normy IEC dopuszczają błąd ± 20%).

·Dedykowane urządzenia wyzwalające DC muszą uwzględniać jednokierunkową charakterystykę prądu.

Poziom napięcia:

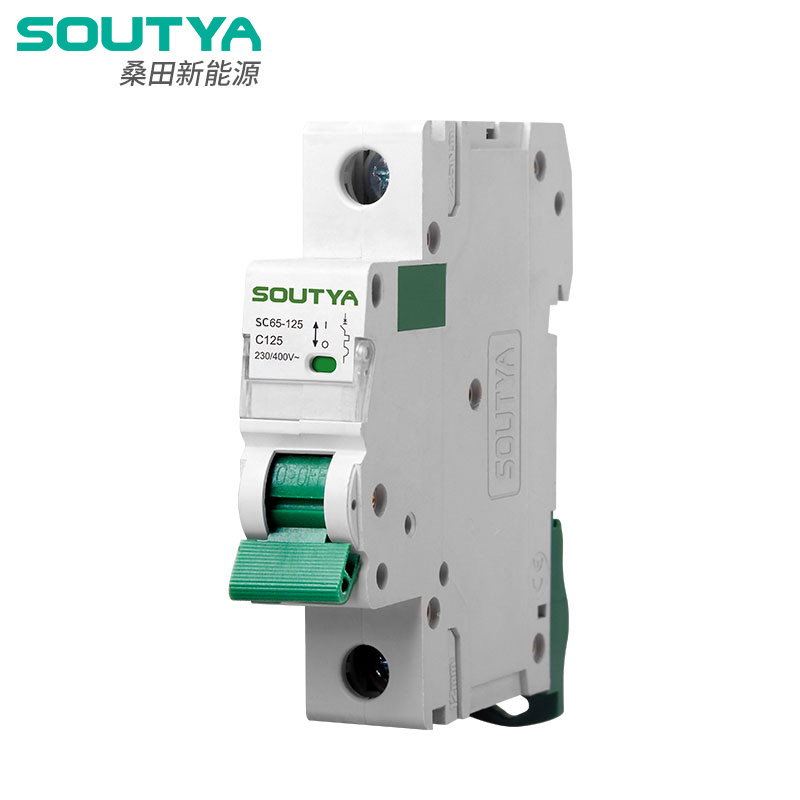

·Napięcie znamionowe wyłącznika prądu przemiennego jest wartością skuteczną (np. 400 V prądu przemiennego).

·Napięcie znamionowe wyłącznika prądu stałego jest wartością stałą (np. 250 V prądu stałego).

Typowe scenariusze zastosowań:

·Wyłącznik prądu przemiennego: dystrybucja sieci energetycznej, ochrona silnika itp.

·Wyłączniki prądu stałego: systemy fotowoltaiczne, tranzyt kolejowy, stacje bazowe telekomunikacyjne itp.
