Które wyłączniki prądu stałego zapewniają większe bezpieczeństwo systemów fotowoltaicznych i magazynowania?

Dlaczego systemy prądu stałego wymagają dedykowanej ochrony?

Zasilanie prądem stałym z zewnątrz wygląda prosto. Ciąg fotowoltaiczny wytwarza prąd, szafa akumulatorowa magazynuje energię, ładowarka pojazdów elektrycznych przekazuje energię, a panel dystrybucyjny wysyła energię elektryczną tam, gdzie jest ona potrzebna. Prawdziwe wyzwanie zaczyna się, gdy coś pójdzie nie tak. W przeciwieństwie do prądu przemiennego, który w naturalny sposób przekracza zero wiele razy na sekundę, prąd stały nie zapewnia tego samego łatwego punktu przerwania. Kiedy wystąpi usterka, łuk może być bardziej trwały, gorętszy i trudniejszy do ugaszenia.

DlategoWyłączniki prądu stałegoto nie tylko zwykłe urządzenia przełączające z inną etykietą. Są zbudowane tak, aby bezpiecznie odłączać prąd stały w warunkach przeciążenia lub zwarcia. W praktyce pomagają zapobiegać przegrzaniu kabli, uszkodzeniu sprzętu, ryzyku pożaru i niepotrzebnym przestojom. Dla instalatora instalacji fotowoltaicznych może to chronić skrzynki przyłączeniowe i obwody po stronie falownika. W przypadku integratora magazynowania energii może chronić ciągi akumulatorów i szafy DC. W przypadku projektu ładowania pojazdów elektrycznych może zapewnić bezpieczniejszą dystrybucję energii tam, gdzie wysoki prąd jest częścią codziennej pracy.

Kupujący często skupiają się najpierw na prądzie znamionowym, ponieważ jest on łatwy do zrozumienia. Jednak prąd znamionowy to tylko jedna część decyzji. Napięcie systemu, zdolność wyłączania, konstrukcja gasząca łuk, liczba biegunów, kierunek okablowania, środowisko instalacji i wymagania certyfikacyjne mają znaczenie. Wyłącznik, który na papierze wygląda akceptowalnie, może nadal być nieodpowiedni, jeśli nie jest w stanie przerwać rzeczywistej energii zwarcia systemu.

Jakie problemy napotykają kupujący przy wyborze wyłączników prądu stałego?

Większość błędów zakupowych nie ma miejsca, ponieważ kupujący ignoruje bezpieczeństwo. Dzieje się tak, ponieważ systemy prądu stałego mają kilka ukrytych szczegółów, które łatwo jest niedocenić. Projekt może wydawać się standardowy, ale zachowanie elektryczne zmienia się, gdy łańcuchy są połączone szeregowo, gdy szafy bateryjne działają pod wysokim napięciem lub gdy sprzęt ładujący wymaga szybkiej i stabilnej ochrony.

Jednym z częstych problemów jest niedopasowanie napięcia. Niektórzy nabywcy stosują wyłączniki prądu przemiennego w systemach prądu stałego lub wybierają wyłącznik prądu stałego o napięciu znamionowym, które nie odpowiada pełnemu napięciu obwodu otwartego instalacji. Może to stać się niebezpieczne, ponieważ wyłącznik może nie zgasić prawidłowo łuku podczas odłączania.

Kolejnym problemem jest niepewna polaryzacja. W niektórych produktach prądu stałego kierunek okablowania ma znaczenie. Jeżeli instalatorzy zamienią bieguny dodatnie i ujemne na spolaryzowanym wyłączniku, urządzenie może nie zapewnić bezpiecznego przerwania pracy. Konstrukcje niespolaryzowane lub dwukierunkowe mogą zmniejszyć liczbę błędów instalacyjnych, szczególnie w projektach, w których na miejscu pracuje wiele zespołów.

Często pomijana jest także zdolność wyłączania. Wyłącznik musi wytrzymać prąd większy niż normalny prąd roboczy. Musi być w stanie przerwać maksymalny spodziewany prąd zwarciowy w tej części systemu. W przypadku magazynowania energii akumulatora prąd zwarciowy może szybko wzrosnąć, dlatego słaba konstrukcja zabezpieczenia może prowadzić do poważnych konsekwencji.

Kupujący martwią się także o spójność dostaw. Kiedy projekt wymaga powtarzanych partii, jednostek zamiennych lub standaryzowanej ochrony w kilku lokalizacjach, losowe zaopatrzenie może stworzyć mieszankę specyfikacji i nawyków instalacyjnych. To tutaj współpracujemy z doświadczonym producentem takim jakZhejiang Soutya New Energy LLCmoże pomóc kupującym w lepszej organizacji wyboru produktów, komunikacji technicznej i przyszłych zamówień.

• Zamieszanie związane z napięciem:Wartości znamionowe prądu przemiennego i wartości znamionowe prądu stałego nie są zamienne.
• Ryzyko przerwania łuku:Łuki prądu stałego mogą być trudniejsze do ugaszenia.

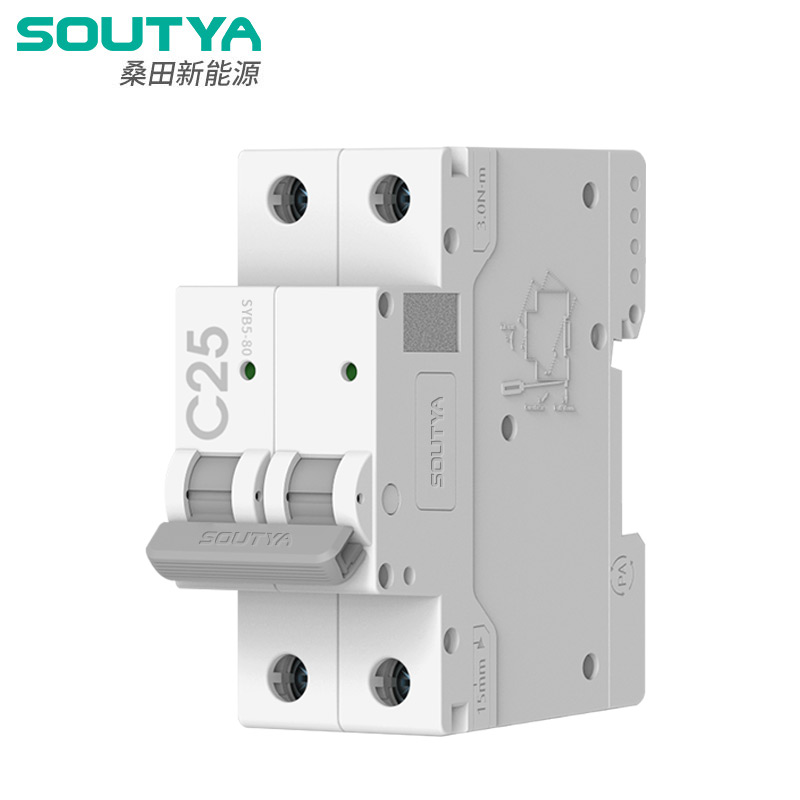

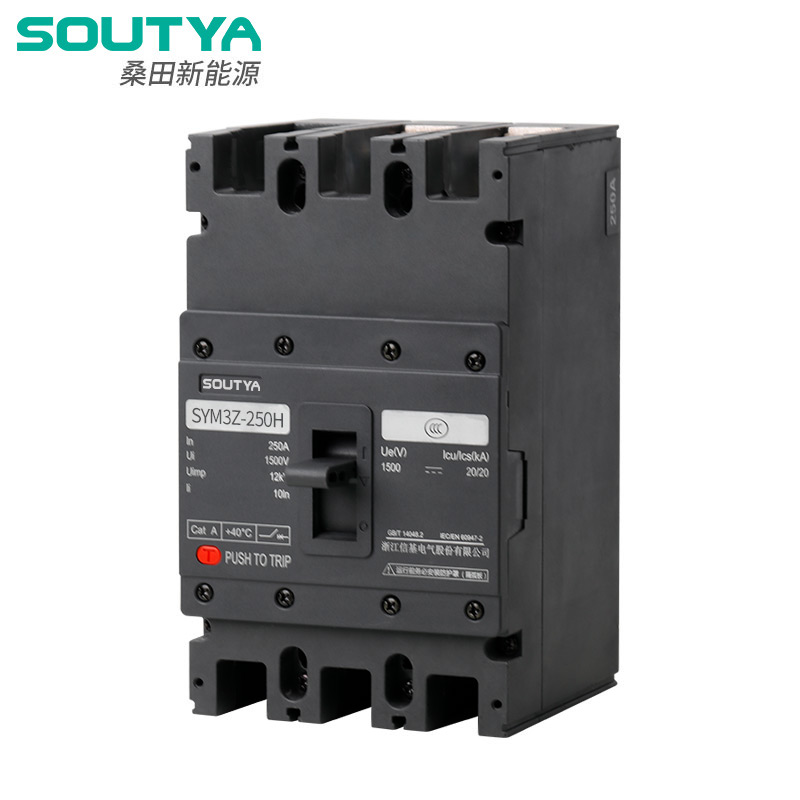

• Zły typ wyłącznika:Małe systemy, ciągi fotowoltaiczne wysokiego napięcia i duże szafy DC wymagają różnych rozwiązań.
• Błędy montażowe:Należy dokładnie sprawdzić polaryzację, kierunek okablowania i konfigurację biegunów.
• Niespójność dostawcy:Niestabilne zaopatrzenie może powodować luki w specyfikacjach pomiędzy projektami.

W jaki sposób wyłączniki prądu stałego kontrolują awarie?

Gdy prąd przekracza dozwolony zakres,Wyłączniki prądu stałegoodłączyć obwód, aby ograniczyć uszkodzenia. Zasada działania może obejmować zabezpieczenie termiczne w przypadku przeciążeń i zabezpieczenie magnetyczne w przypadku zwarć, w zależności od konstrukcji produktu. Kluczową różnicą jest to, co dzieje się wewnątrz wyłącznika podczas przerwy. Po otwarciu styków tworzy się łuk. W obwodzie prądu stałego łuk ten musi być prowadzony, rozciągany, chłodzony i szybko gaszony.

W dobrym projekcie wyłącznika prądu stałego zwraca się szczególną uwagę na strukturę styków, układ komory łukowej, przerwę stykową, materiał izolacyjny i wewnętrzną odporność cieplną. Szczegóły te mogą nie być widoczne dla kupującego na pierwszy rzut oka, ale mają wpływ na bezpieczeństwo w rzeczywistych warunkach awaryjnych. Wysokiej jakości młot nie tylko wyłącza się; uruchamia się w sposób kontrolowany.

W systemach energii słonecznej wyłącznik można zainstalować pomiędzy ciągami fotowoltaicznymi, skrzynkami przyłączeniowymi, falownikami i jednostkami dystrybucji prądu stałego. W przypadku magazynowania energii może być umieszczony po stronie prądu stałego stojaków akumulatorowych, systemów konwersji mocy lub obwodów zabezpieczających na poziomie szafy. Podczas ładowania pojazdów elektrycznych może chronić gałęzie po stronie prądu stałego, gdzie niezbędne są stabilne przerwy i niezawodne działanie.

Dla kupujących celem nie jest zapamiętanie każdej wewnętrznej struktury. Celem jest zadanie właściwych pytań przed złożeniem zamówienia: Jakie jest maksymalne napięcie prądu stałego? Jaki jest oczekiwany prąd? Jaki jest poziom zwarcia? Czy potrzebna jest ochrona dwukierunkowa? Czy wyłącznik będzie używany w skrzynce przyłączeniowej, szafce, ładowarce lub panelu dystrybucyjnym? Czy występują problemy środowiskowe, takie jak ciepło, kurz, wilgoć lub narażenie obudowy na zewnątrz?

Który typ pasuje do każdego zastosowania?

Nie każdy projekt wymaga tego samego typu wyłącznika. Małe dachowe systemy fotowoltaiczne, komercyjne elektrownie fotowoltaiczne, szafy do magazynowania energii akumulatorowej i przemysłowe panele prądu stałego mogą mieć bardzo różne wymagania dotyczące ochrony. Poniższa tabela przedstawia praktyczne porównanie typowych decyzji zakupowych.

Kupujący powinien unikać wybierania wyłącznie według nazwy produktu. Obydwa wyłączniki mogą zostać wywołaneWyłączniki prądu stałego, ale jeden może być przeznaczony do kompaktowych obwodów niskoprądowych, podczas gdy inny może być przeznaczony do wysokonapięciowych urządzeń fotowoltaicznych lub dużych urządzeń do magazynowania energii. Bezpieczniejszym podejściem jest sporządzenie arkusza specyfikacji przed porównaniem cen.

Co kupujący powinien sprawdzić przed złożeniem zamówienia?

Przejrzysty proces selekcji oszczędza czas, ogranicza liczbę poprawek i pomaga zapobiegać sporom związanym z instalacją. Przed złożeniem zamówienia kupujący powinien przygotować podstawowe parametry elektryczne i warunki stosowania. Dzięki temu dostawca może zalecić dokładniejszy model zamiast zgadywać na podstawie niekompletnych informacji o projekcie.

1. Potwierdź napięcie systemowe.Używaj maksymalnego możliwego napięcia prądu stałego, a nie tylko normalnego napięcia roboczego. W systemach fotowoltaicznych napięcie w obwodzie otwartym może wzrosnąć w niskich temperaturach.
2. Potwierdź prąd znamionowy.Wyłącznik powinien zapewniać normalną pracę bez uciążliwego wyłączania, jednocześnie prawidłowo chroniąc obwód.
3. Sprawdź zdolność wyłączania.Wyłącznik musi przerywać dostępny prąd zwarciowy w miejscu instalacji.
4. Wybierz prawidłową konfigurację słupa.Różne układy okablowania mogą wymagać różnych numerów biegunów i metod połączeń.
5. Przejrzyj wymagania dotyczące polaryzacji.Jeśli zespoły instalacyjne potrzebują większej elastyczności, opcje niespolaryzowane lub dwukierunkowe mogą zmniejszyć ryzyko.
6. Weź pod uwagę obudowę i otoczenie.Temperatura, wilgotność, kurz, wibracje i wentylacja obudowy mogą mieć wpływ na długoterminową wydajność.
7. Zapytaj o dokumentację techniczną.Rysunki, parametry produktu, wskazówki dotyczące montażu i informacje dotyczące testów pomagają kupującemu podjąć pewną decyzję.

Dla dystrybutorów i wykonawców projektów standaryzacja jest kolejną ważną kwestią. Jeśli w każdym projekcie używany jest inny wyłącznik bez jasnej logiki wyboru, zarządzanie zapasami staje się trudniejsze. Wymiana również staje się wolniejsza. Dobrze zorganizowany asortyment produktów pomaga dystrybutorom szybciej reagować, gdy klienci potrzebują próbek, powtarzających się zamówień lub wsparcia posprzedażnego.

Dlaczego możliwości dostawcy mają znaczenie?

W przypadku zabezpieczeń elektrycznych dostawca jest częścią łańcucha bezpieczeństwa. Tani produkt o niejasnych specyfikacjach może później generować większe wydatki w wyniku opóźnień w projekcie, kosztów wymiany i utraty zaufania użytkowników końcowych. Kupujący potrzebują dostawcy, który rozumie, w jaki sposób ochrona prądu stałego jest wykorzystywana w praktycznych systemach, a nie tylko jak wysyłać standardowy przedmiot.

Zhejiang Soutya New Energy LLC dostarcza komponenty elektryczne prądu stałego do zastosowań takich jak systemy energii odnawialnej, urządzenia do magazynowania energii, stacje ładowania pojazdów elektrycznych, skrzynki łączników prądu stałego i panele dystrybucyjne. Dla kupujących poszukującychWyłączniki prądu stałegoma to znaczenie, ponieważ wybór produktu często łączy się z szerszym systemem. Może zaistnieć potrzeba współpracy wyłącznika z wyłącznikami izolacyjnymi, urządzeniami przeciwprzepięciowymi, skrzynkami połączeniowymi lub innymi komponentami po stronie prądu stałego.

Kompetentny dostawca może pomóc kupującym w porównaniu typów produktów, wyjaśnieniu wartości znamionowych, zrozumieniu ograniczeń instalacji i uniknięciu niedopasowanych modeli. Jest to szczególnie przydatne dla zagranicznych dystrybutorów, wykonawców EPC, instalatorów systemów fotowoltaicznych i integratorów magazynowania energii, którzy potrzebują powtarzalnych zakupów, a nie jednorazowych zamówień próbnych.

Dobra komunikacja z dostawcami powinna być również bezpośrednia. Jeżeli kupujący poda niejasne dane projektu, dostawca powinien zapytać o napięcie, prąd, poziom usterek, zastosowanie, obudowę i ilość. Jeżeli produkt nie jest odpowiedni, dostawca powinien wyjaśnić dlaczego. Praktyczna porada techniczna jest na dłuższą metę cenniejsza niż szybka wycena z brakującymi szczegółami.

W jaki sposób użytkownicy mogą poprawić długoterminową niezawodność?

Nawet dobrze dobraneWyłączniki prądu stałegowymagają odpowiedniej instalacji i kontroli. Długoterminowa niezawodność zależy zarówno od jakości produktu, jak i zarządzania zakładem. Luźne zaciski, przegrzane kable, słaba wentylacja szafy i przedostawanie się wilgoci mogą zmniejszyć bezpieczeństwo systemu.

Podczas instalacji technicy powinni przestrzegać schematu okablowania, wymagań dotyczących momentu obrotowego, zasad dotyczących odstępów i zaleceń dotyczących obudowy. Po włączeniu zasilania systemu powinni sprawdzić, czy nie występuje nadmierne ciepło, niestabilne wyłączanie, widoczne odbarwienia, nietypowy zapach lub oznaki wyładowania łukowego. W przypadku wysokowartościowych aktywów fotowoltaicznych i magazynowych planowana inspekcja nie jest formalnością; jest to nawyk kontroli kosztów.

• Po montażu i podczas planowej konserwacji sprawdzić szczelność zacisków.
• Utrzymuj szafy elektryczne w czystości, suchości i odpowiedniej wentylacji.
• Wymień wyłączniki wykazujące oznaki przegrzania, pęknięć, śladów węgla lub uszkodzeń mechanicznych.
• Nie resetuj wyłącznika wielokrotnie bez zidentyfikowania przyczyny zadziałania.
• Zapisz numery modeli i specyfikacje na potrzeby przyszłej wymiany i planowania zapasów.

W wielu projektach wyłącznik jest zauważany dopiero po wystąpieniu usterki. To jest za późno. Traktowanie komponentów zabezpieczających jako zasobów krytycznych pomaga ograniczyć naprawy awaryjne i sprawia, że ​​działanie systemu jest bardziej przewidywalne.
