Dlaczego przełącznik nożowy 200–4000 A to kluczowy wybór w przypadku izolacji zasilania wysokoprądowego

Abstrakcyjny:Niezawodna izolacja jest niezbędna w dystrybucji przemysłowej, magazynowaniu energii, systemach fotowoltaicznych, instalacjach generatorów i innych wysokoprądowych zastosowaniach elektrycznych. ThePrzełącznik nożowy 200-4000AzSoutyazostał zaprojektowany w celu zapewnienia niezawodnego przełączania i izolacji przy widocznej przerwie w systemach zasilania niskiego napięcia. Dzięki solidnej konstrukcji, konfiguracjom ostrzy dla różnych wartości znamionowych prądu, cynowanym elementom przewodzącym oraz zgodności z GB/T 14048.3 i IEC/EN 60947-3, ten typ przełącznika nożowego może spełnić wysokie wymagania w zakresie izolacji elektrycznej, jednocześnie upraszczając konserwację i poprawiając bezpieczeństwo operacyjne.

Spis treści

• Co to jest przełącznik nożowy 200-4000A?
• Dlaczego izolacja wysokoprądowa jest ważna?
• Jakie są najważniejsze cechy przełącznika nożowego 200-4000A?
• Jakie są główne specyfikacje i konfiguracje?
• Gdzie można zastosować przełącznik nożowy 200-4000A?
• Jak wybrać odpowiedni przełącznik noża?
• Jak poprawić niezawodność instalacji i konserwacji?
• Często zadawane pytania
• Wniosek

Co to jest przełącznik nożowy 200-4000A?

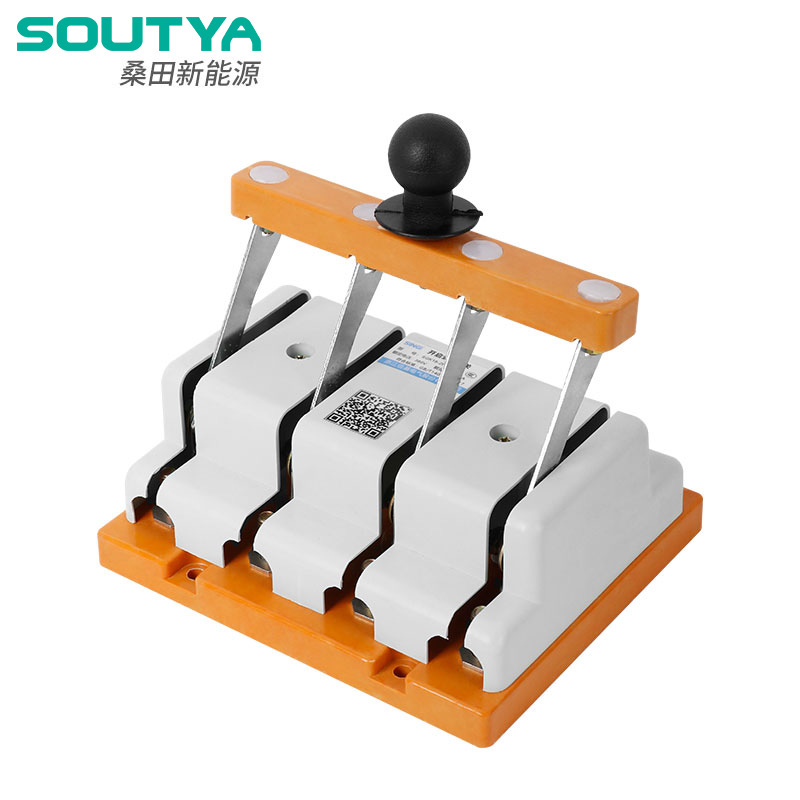

A Przełącznik nożowy 200-4000Ajest wysokoprądowym urządzeniem przełączającym i izolującym przeznaczonym do systemów dystrybucji energii elektrycznej niskiego napięcia. W przeciwieństwie do konwencjonalnych przełączników sterujących, zaprojektowanych głównie do częstego użytkowania, przełącznik nożowy zapewnia wyraźną fizyczną separację pomiędzy elementami przewodzącymi po otwarciu. Ta widoczna izolacja może być szczególnie cenna podczas kontroli elektrycznych, serwisowania, konserwacji i procedur blokowania/oznaczania.

Seria SYK18 dostarczana przez firmę Soutya obejmuje zastosowania wysokoprądowe i jest przeznaczona do stosowania w skrzynkach rozdzielczych, panelach sterowania, głównych pozycjach odłączania, systemach magazynowania energii, sprzęcie fotowoltaicznym, sekcjach autobusowych i instalacjach związanych z generatorami. Opublikowane specyfikacje producenta określają GB/T 14048.3 i IEC/EN 60947-3 jako obowiązujące normy.

Dla zespołów zakupowych kluczową wartością tego produktu jest nie tylko jego wysoki prąd znamionowy. Przełącznik łączy w sobie zdolność przenoszenia prądu z prostą konstrukcją mechaniczną i izolacją w postaci widocznej przerwy, dzięki czemu nadaje się do zastosowań, w których personel konserwacyjny potrzebuje wyraźnie identyfikowalnego punktu izolacji.

Dlaczego izolacja wysokoprądowa jest ważna?

W miarę powiększania się systemów elektrycznych konsekwencje nieprawidłowej procedury izolacji stają się coraz poważniejsze. Obiekty przemysłowe, akumulatorowe systemy magazynowania energii, instalacje fotowoltaiczne i systemy generatorów mogą wiązać się ze znacznymi prądami roboczymi. Odpowiednio dobrane urządzenie izolujące pozwala na ustalenie kontrolowanego punktu separacji przed rozpoczęciem prac konserwacyjnych.

Wysokoprądowy wyłącznik nożowy może zapewnić kilka praktycznych korzyści:

• Wyraźna izolacja:Fizyczne położenie ostrza zapewnia łatwo rozpoznawalny stan otwarty.
• Wsparcie konserwacyjne:Dedykowany punkt odłączania może uprościć zaplanowane procedury serwisowe.
• Kompatybilność wysokoprądowa:Modele można dobierać w zależności od aktualnych wymagań instalacji.
• Mechaniczna prostota:Podstawowy mechanizm operacyjny może zmniejszyć zależność od złożonych elektronicznych systemów sterowania.
• Integracja systemu:Przełączniki nożowe można zastosować w szafach rozdzielczych, systemach szyn zbiorczych, sprzęcie ESS i generatorach.

Na przykład Soutya opisuje zastosowania w szafach magazynowania energii 0,4 kV, w których wyłącznik można zainstalować za głównym wyłącznikiem, aby utworzyć widoczną przerwę izolacyjną po wyłączeniu PCS.

Jakie są najważniejsze cechy przełącznika nożowego 200-4000A?

Wydajność wysokoprądowego przełącznika nożowego zależy od czegoś więcej niż jego nominalnego natężenia prądu. Struktura styku, ciśnienie, materiały przewodzące, konfiguracja mechaniczna i warunki instalacji wpływają na długoterminową niezawodność.

1. Różne konfiguracje ostrzy

Zgodnie z informacjami o produkcie Soutya, wersje 200A i 400A wykorzystują pojedyncze ostrza, natomiast wersje 600A, 1000A i 1500A wykorzystują podwójne ostrza. Taka konfiguracja umożliwia dostosowanie struktury przewodzącej do różnych poziomów prądu i wymagań mechanicznych.

2. Zwiększony nacisk kontaktowy

Sprężyny płytkowe są zamontowane po obu stronach łopatek, aby pomóc utrzymać docisk. Stabilny nacisk kontaktowy jest ważny, ponieważ słaby kontakt może zwiększyć rezystancję, generować ciepło i zmniejszyć niezawodność elektryczną.

3. Elementy przewodzące cynowane

Ostrza, płytki łączące i styki są cynowane. Ta obróbka powierzchni ma na celu poprawę ochrony powierzchni i właściwości stykowych połączeń przewodowych, co jest szczególnie istotne w wymagających środowiskach elektrycznych.

4. Izolacja z widocznymi przerwami

Jedną z najbardziej praktycznych zalet wyłącznika nożowego jest możliwość wizualnego potwierdzenia, że ​​ścieżka przewodząca została oddzielona. Ta funkcja jest szczególnie przydatna, gdy personel konserwacyjny potrzebuje wyraźnego fizycznego wskazania izolacji.

5. Elastyczność projektowania wysokoprądowego

W przypadku większych instalacji wartości prądu mogą sięgać tysięcy amperów. To sprawia, że ​​kategoria produktów jest odpowiednia do systemów szyn zbiorczych o dużej pojemności, dużych urządzeń do magazynowania energii, infrastruktury użyteczności publicznej i zastosowań generatorowych.

Jakie są główne specyfikacje i konfiguracje?

Oceniając APrzełącznik nożowy 200-4000Akupujący powinni porównać parametry elektryczne, rozmieszczenie ostrzy, zamierzone zastosowanie, pozycję montażową i obowiązujące normy, zamiast wybierać model wyłącznie na podstawie maksymalnej wartości prądu.

Ponieważ opublikowana strona produktu nie zawiera wszystkich szczegółowych parametrów elektrycznych dla każdej wartości znamionowej do 4000 A, nabywcy powinni poprosić o dokładny arkusz danych technicznych dotyczący wymaganego prądu, napięcia, rozmieszczenia biegunów, metody instalacji i zastosowania przed złożeniem zamówienia produkcyjnego.

Gdzie można zastosować przełącznik nożowy 200-4000A?

Szeroki zakres prądu sprawia, że ​​ten typ przełącznika nadaje się do wielu zastosowań elektrycznych o dużym natężeniu. Soutya szczegółowo identyfikuje kilka reprezentatywnych scenariuszy.

Przemysłowe systemy magazynowania energii

W przemysłowych szafach ESS wyłącznik nożowy może pełnić funkcję widocznego punktu izolacji przerwy za wyłącznikiem głównym. Umożliwia to technikom ustalenie wyraźnie identyfikowalnego punktu separacji podczas konserwacji.

Izolacja sekcji magistrali niskiego napięcia

Wersje wielkoprądowe, takie jak 2000A, 2500A i 3150A, mogą być używane do zastosowań związanych z izolacją opasek szynowych. Soutya opisuje te konfiguracje jako odpowiednie do zastosowań w sekcjach szyn niskiego napięcia, gdzie ważna jest izolacja mechaniczna.

Zastosowania skrzynek rozdzielczych PV

Do izolacji prądu stałego w systemach fotowoltaicznych można zastosować niestandardowe konfiguracje. Jednakże w przypadku stosowania w środowisku fotowoltaicznym przełącznik należy dobrać specjalnie pod kątem napięcia systemu, wymagań dotyczących przełączania prądu stałego, charakterystyki łuku i obowiązujących norm.

Izolacja generatora i sieci

Przełączniki nożowe można również umieścić przed urządzeniami automatycznego przełączania źródła zasilania w zastosowaniach generatorowych. Fizyczny punkt izolacji może pomóc w zapobieganiu niezamierzonemu zasilaniu zwrotnemu podczas czynności konserwacyjnych. Jako przykład zastosowania Soutya podaje konfigurację 3150 A dla systemów generatorów.

Jak wybrać odpowiedni przełącznik noża?

W przypadku zespołów inżynieryjnych i zakupowych wybranie odpowiedniego modelu wymaga oceny na poziomie systemu. Weź pod uwagę następujące czynniki:

1. Prąd znamionowy:Określ ciągły prąd roboczy i wymagany margines projektowy.
2. Aplikacja AC lub DC:Potwierdź, czy wybrana konfiguracja jest szczególnie odpowiednia dla zamierzonego rodzaju prądu i napięcia.
3. Napięcie znamionowe:Sprawdź zgodność z rzeczywistym napięciem systemu.
4. Wymagania dotyczące wytrzymałości zwarciowej:Ocenić spodziewany prąd zwarciowy i wymagany czas wytrzymywania.
5. Konfiguracja ostrza:Sprawdź, czy odpowiedni jest układ z jednym lub dwoma ostrzami.
6. Wymiary montażowe:Sprawdź przestrzeń w szafie, układ szyn zbiorczych, zaciski i dostęp operacyjny.
7. Metoda działania:Rozważ lokalizację uchwytu, obsługę od przodu, blokowanie i wymagania dotyczące blokowania/oznaczania.
8. Normy i certyfikaty:Potwierdź zgodność ze standardami wymaganymi przez rynek docelowy i projekt.

Ważne jest również odróżnienie wyłącznika nożowego od wyłącznika automatycznego. Przełącznik nożowy jest wybierany przede wszystkim do funkcji przełączania i izolacji i nie powinien być automatycznie uważany za substytut zabezpieczenia nadprądowego lub zwarciowego. Projektanci systemu powinni skoordynować to z odpowiednimi urządzeniami zabezpieczającymi przed i za urządzeniem.

Jak poprawić niezawodność instalacji i konserwacji?

Nawet solidny przełącznik nożowy może działać słabo, jeśli jest nieprawidłowo zainstalowany lub niewłaściwie konserwowany. Inżynierowie elektrycy i zespoły konserwacyjne powinny przestrzegać instrukcji montażu producenta i obowiązujących przepisów bezpieczeństwa elektrycznego.

• Sprawdź, czy parametry przełącznika odpowiadają rzeczywistym wymaganiom systemowym.
• Upewnij się, że wszystkie połączenia są prawidłowo dokręcone, zgodnie z wymaganiami producenta.
• Okresowo sprawdzaj powierzchnie stykowe pod kątem zanieczyszczenia, utlenienia, przegrzania lub nietypowego zużycia.
• Sprawdź, czy mechanizm napędowy pracuje płynnie i bez nadmiernych oporów.
• Zachowaj odpowiedni odstęp i zapobiegaj przypadkowemu kontaktowi z elementami pod napięciem.
• Podczas konserwacji należy stosować odpowiednie procedury blokowania/oznaczania.
• Nigdy nie używaj przełącznika poza określonymi parametrami elektrycznymi lub warunkami zastosowania.

W przypadku instalacji krytycznych okresowe inspekcje powinny zostać włączone do programu konserwacji zapobiegawczej danego obiektu. Jakikolwiek nietypowy wzrost temperatury, odbarwienie, uszkodzona izolacja, luźne połączenia lub odkształcenia mechaniczne powinny zostać zbadane przez wykwalifikowany personel.

Często zadawane pytania

Jakie wartości znamionowe prądu są dostępne dla wyłącznika nożowego 200–4000 A?

Seria produktów obejmuje szeroki zakres 200-4000A. Na opublikowanej stronie szczegółowo opisano konfiguracje z jednym ostrzem dla 200 A i 400 A oraz konfiguracje z dwoma ostrzami dla 600 A, 1000 A i 1500 A. W przypadku wymagań wyższych prądów kupujący powinien potwierdzić dokładny model i konfigurację u producenta.

Jakimi standardami spełnia wyłącznik nożowy SYK18?

Soutya twierdzi, że seria SYK18 została zaprojektowana zgodnie z normami GB/T 14048.3 i IEC/EN 60947-3. Wymagania dotyczące certyfikacji i zgodności specyficzne dla projektu powinny zostać potwierdzone przed udzieleniem zamówienia.

Czy wyłącznik nożowy może zastąpić wyłącznik automatyczny?

Nie ogólnie. Przełącznik nożowy przeznaczony jest głównie do przełączania i izolacji. Wyłączniki automatyczne zapewniają funkcje ochronne, takie jak przerwanie warunków przeciążenia i zwarcia. Obydwa urządzenia mogą współpracować w ramach skoordynowanego systemu ochrony elektrycznej.

Gdzie powszechnie instaluje się wysokoprądowy wyłącznik nożowy?

Typowe zastosowania obejmują przemysłowe szafy ESS, sekcje autobusów niskiego napięcia, urządzenia elektryczne fotowoltaiczne, skrzynki rozdzielcze, panele sterowania, systemy generatorów i główne pozycje rozłączników.

Co powinienem sprawdzić przed zakupem wyłącznika nożowego 200-4000A?

Potwierdź prąd znamionowy, napięcie robocze, zastosowanie AC/DC, rozmieszczenie biegunów, wymagania dotyczące wytrzymałości zwarciowej, wymiary instalacji, metodę połączenia, mechanizm operacyjny, normy i wszelkie wymagania certyfikacyjne specyficzne dla projektu.

Wniosek

ThePrzełącznik nożowy 200-4000Ato praktyczne rozwiązanie do przełączania wysokoprądowego i widocznej izolacji galwanicznej, gdzie ważne jest niezawodne działanie mechaniczne i wyraźne oddzielenie konserwacji. Seria SYK18 firmy Soutya łączy w sobie wiele konfiguracji prądowych, nacisk sprężyny płytkowej, cynowane elementy przewodzące i zastosowania obejmujące przemysłowe systemy ESS, systemy fotowoltaiczne, sekcje autobusów niskiego napięcia i instalacje generatorów. W przypadku inżynierów i specjalistów ds. zaopatrzenia wybór odpowiedniego modelu powinien zawsze rozpoczynać się od rzeczywistych parametrów elektrycznych i wymagań bezpieczeństwa projektu.

Jeśli szukasz niezawodnego rozwiązania izolacji wysokoprądowej do projektu przemysłowego, komercyjnego, fotowoltaicznego, ESS lub generatora,skontaktuj się z namiaby omówić wymagany prąd znamionowy, napięcie, konfigurację, warunki zastosowania i specyfikacje techniczne. Firma Soutya może pomóc Ci w wyborze odpowiedniego rozwiązania w zakresie przełącznika nożowego dla Twojego układu elektrycznego i zapewnić profesjonalne wsparcie w zakresie wymagań związanych z zaopatrzeniem.
